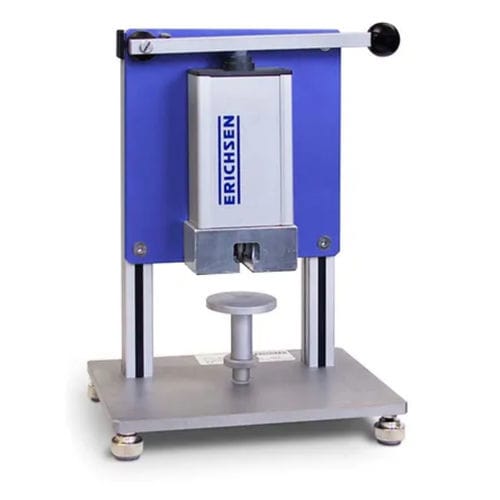

Misuratore di spessore di materiali PAINTXPLORER 548

di rivestimentobenchtopottico

Panoramica
Il PAINTXPLORER 548 è uno strumento meccanico-ottico per la misurazione dello spessore dei rivestimenti progettato per ampliare l'ambito di applicazione del PAINT BORER 518 MC/518 USB. È destinato a forature sensibili su substrati rigidi o fragili e consente la misura di strati fino a 2000 µm. Unità da banco compatta per laboratorio con cuscinetto dell'asse rotante/scorrevole ad alta precisione migliorato per ridurre lo sfaldamento dei bordi di taglio. Il microscopio di misura è fornito separatamente, mantenendo l'unità di perforazione sottile e maneggevole, compatibile con il supporto incluso.

Descrizione generale
Il PAINTXPLORER 548 impiega il metodo normalizzato di taglio a cuneo (wedge-cutting) combinato con la perforazione per determinare lo spessore del rivestimento. È stato sviluppato per minimizzare le limitazioni durante la foratura di materiali fragili e garantire una separazione netta degli strati anche in presenza di lieve eccentricità del trapano o dell'asse centrale. L'unità può essere impugnata a mano o utilizzata sul supporto fornito; la mobilità è limitata alla lunghezza del cavo di alimentazione ed è progettata per uso laboratoristico.

Funzionamento

• Applicare un segno di contrasto sul rivestimento.
• Posare lo strumento sul campione e posizionare il trapano direttamente sopra il punto di prova. Se si usa il supporto, posizionare il punto di prova sotto il trapano e fissare il campione ruotando il piatto di pressione.
• Forare lo strato fino al substrato.
• Eseguire la misura con un microscopio considerando il fattore di scala.

Contenuto della fornitura

• Strumento di misura dello spessore PAINTXPLORER 548
• Supporto di foratura
• Punta n. 5 per spessori fino a 300 µm (fattore di scala 3 µm/div; angolo di taglio 8,5°)
• 2 pennarelli a feltro (nero / argento)
• Cacciavite
• Strumento per il cambio della punta
• Alimentatore (100 - 240 VAC, 47 - 63 Hz)
• Custodia in plastica
• Istruzioni per l'uso

Normative

• EN ISO 19399
• ISO 2808
• ASTM D 4138
• ASTM D 5796

Dati tecnici

• Alimentazione: Elettrica
• DT / NDT: DT
• Substrato: Qualsiasi
• Spessore rivestimento: fino a 2000 µm
• Capacità multistrato: Sì
• Dimensioni unità di foratura: 145 mm x 70 mm x 40 mm (H x L x P)
• Peso netto unità di foratura: ca. 600 g
• Dimensioni supporto di foratura: 280 mm x 190 mm x 120 mm (H x L x P)
• Peso netto supporto: ca. 3,2 kg
• Microscopio di misura (456-50) dimensioni: 105 mm x 130 mm x 40 mm (H x L x P)
• Microscopio di misura (456-50) peso netto: ca. 150 g
• Microscopio di misura (456-50) alimentazione: batteria 9V (6LR61)
• Microscopio di misura (456-50) divisione scala: 20 µm
• Microscopio di misura (456-50) campo di misura: 2 mm
• Alimentazione unità di foratura (alimentatore): 100 - 240 VAC, 47 - 63 Hz → 18 VDC / 0,8 A
• Velocità di rotazione della punta: ca. 500 rpm
• Fattore di ingrandimento del microscopio: 50x

Caratteristiche / specifiche tecniche

• Modello: PAINTXPLORER 548
• Funzione: Misura meccanico/ottica dello spessore mediante taglio a cuneo e perforazione
• Spessore max misurabile: fino a 2000 µm
• Adatto a: strati multipli e qualsiasi substrato
• Alimentazione: Elettrica (unità di foratura)
• Velocità di foratura: ca. 500 rpm
• Microscopio di misura (opzionale): tipo 456-50, ingrandimento 50x, divisione scala 20 µm, campo di misura 2 mm, batteria 9V
• Dimensioni unità di foratura: 145 x 70 x 40 mm (H x L x P); peso netto ca. 600 g
• Dimensioni supporto: 280 x 190 x 120 mm (H x L x P); peso netto ca. 3,2 kg
• Alimentazione (alimentatore): 100 - 240 VAC, 47 - 63 Hz → 18 VDC / 0,8 A
