Misuratore di spessore di fogli umidi Model 333

di rivestimentoper vernicetascabile

Il misuratore spessore film bagnato Modello 333 è uno strumento meccanico per il controllo di rivestimenti appena applicati, finalizzato a determinare lo spessore del film bagnato e stimare lo spessore del film secco risultante. È portatile, di semplice utilizzo e disponibile in diverse gamme di misura.


Vantaggi
Portatile e semplice da usare, adatto anche allimpiego da parte di personale non specializzato.
Progetto meccanico con lettura diretta per ispezioni rapide in loco.
Le misurazioni possono essere effettuate su qualsiasi substrato (vetro, legno, metallo o plastica).
Costo inferiore rispetto a molti sistemi alternativi.


Applicazione
Indicato per tutte le superfici piane e per lievi curvature, a condizione che lo strumento possa essere applicato parallelo allasse di curvatura.


Principio di prova
La lama di misura a forma di pettine presenta denti terminali di uguale lunghezza e denti intermedi posti a distanze progressivamente crescenti dal substrato. I denti 6-11 penetrano il rivestimento mentre i denti 2-5 non toccano il materiale. Il risultato di misura è il valore medio tra il dente 5 e il dente 6.


Progetto e funzionamento

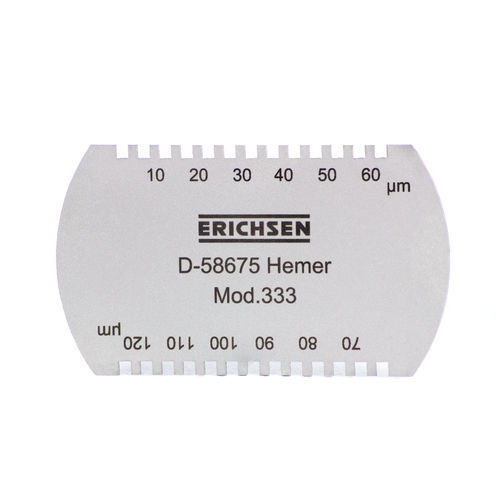

La lama di misura rettangolare è realizzata in lamiera di acciaio inossidabile lucidato con denti su due lati lavorati a distanze decrescenti dal substrato; le cifre incise indicano la distanza in µm rispetto al materiale di base. Lo strumento è disponibile in tre gamme di misura e viene fornito in una custodia in pelle sintetica.


Procedura di misurazione
Selezionare la lama corrispondente allintervallo previsto e posizionarla perpendicolare sulla superficie di prova. Applicare una leggera pressione, eseguire un breve movimento a pettine e sollevare lo strumento verticalmente. Leggere lo spessore del film bagnato sulla scala alla posizione in cui il primo dente presenta tracce di materiale di rivestimento.


Norme
ISO 2808
BS 3900 : C5


Caratteristiche / specifiche tecniche

DT / NDT: DT

Substrato: Qualsiasi

Film: bagnato

Spessore strato: 0 - 120 µm (333/I) / 0 - 600 µm (333/II) / 0 - 1200 µm (333/III)

Principio di misura: strumento a pettine; risultato valore medio tra il dente 5 e il dente 6

Materiale: lamiera in acciaio inossidabile lucidata

Fornitura: fornito in custodia in pelle sintetica
