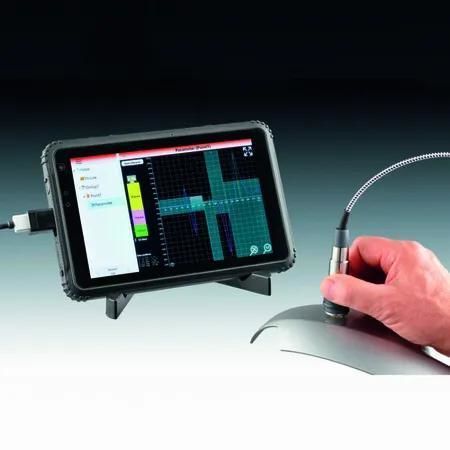

Misuratore di spessore per materie plastiche QuintSonic T

per metallodi vetrodi rivestimento

Breve riepilogo del prodotto
Misurazione ultrasonica non distruttiva fino a otto strati di rivestimento. Strumento portatile con elaborazione SIDSP® a 32 bit integrata nel sensore, display A-scan da 8", custodia robusta (IP67, MIL‑STD 810 G) e vetro Gorilla®. Campo di misura fino a 6900 µm.

Descrizione
QuintSonic T misura fino a otto rivestimenti in un'unica operazione. Può misurare rivestimenti polimerici (vernici, lacche, materie plastiche) oltre a rivestimenti in vetro, ceramica o metallo su praticamente qualsiasi substrato. Preciso e di semplice utilizzo, QuintSonic T supporta sistemi di rivestimento tipici come:

• Lacche su plastica
• Plastica su legno
• Vetro su metallo
• e molti altri

Con un ampio display da 8 pollici, QuintSonic mostra i risultati delle misure insieme all'andamento del segnale a ultrasuoni (A-scan). I parametri di regolazione del segnale sono visualizzati contemporaneamente e possono essere adattati alla misura in corso per risparmiare tempo. È possibile effettuare regolazioni successive tramite l'opzione di memoria per gli A-scan.
QuintSonic T offre una semplice gestione tramite touchscreen e un'interfaccia utente intuitiva. Il software di misura fornisce una struttura dati chiara con generazione integrata del rapporto di prova.
QuintSonic T è inoltre adatto ad ambienti gravosi grazie a IP67, MIL‑STD 810 G e al resistente vetro Gorilla®.

Finalità e applicazione
Misurazione non distruttiva di:

• Lacca, materie plastiche, vetro, smalto e altri rivestimenti su legno, plastica, vetro, metallo e ceramica
• Rivestimenti metallici su plastica, ceramica e legno
• Fino a 8 rivestimenti in un'unica operazione

Adatto anche per la misurazione dello spessore delle pareti.

Principi di misura
Riflessione ultrasonica (DIN EN ISO 2808, metodo 10)

Caratteristiche

• Valutazione rapida e alta precisione grazie all'elaborazione del segnale digitale a 32 bit integrata nel sensore (SIDSP®)
• Oltre 40 valori di misura al minuto: appoggiare, attendere 1 secondo, fatto
• Area di misura di soli 5 mm che consente misurazioni su pezzi piccoli e curvi (area di contatto 11 mm Ø)

Contenuto della fornitura

• Sensore QuintSonic SIDSP®
• Cavo sensore SIDSP®
• Tablet industriale con software di valutazione
• Supporto per tablet
• Manuale d'uso (DE/EN)
• 1 flacone gel di accoppiamento, 100 ml
• 1 flacone Aqua dest (accoppiante), 100 ml
• Standard a strato singolo per verifica
• Valigetta di trasporto in plastica

Dati tecnici

• DT / NDT: NDT
• Precisione: ± (1 µm / 0,04 mil + 1 %) della lettura se calibrato con standard a taglio trasversale
• Sottostrato: Tutti
• Risoluzione: 0,1 µm / 0,004 mil
• Calibrazione: Calibrazione della velocità del suono per fino a otto strati
• Spessore di strato: fino a 6900 µm

Dati tecnici aggiuntivi

• Campo di misura: max 6900 µm (intervalli regolabili: 400 µm, 900 µm, 1900 µm, 3900 µm a 2375 m/s per tutti gli strati)
• Temperatura di immagazzinamento: -10..+50°C
• Temperatura di esercizio: +5..+50°C
• Portatile / Stazionario: Portatile
• Spessore minimo di strato: ca. 10 µm (dipende dalla velocità del suono nel materiale)
• Capacità multi-strato: Sì
• Area minima per la misura: 5 mm Ø (area di contatto 11 mm Ø)

Caratteristiche / specifiche tecniche

• Modello: QuintSonic T
• Numero d'ordine: 05210351
• Massimo spessore misurabile: 6900 µm
• Fino a 8 strati in un'unica operazione
• Display: 8" con visualizzazione A-scan e visualizzazione dei parametri
• Elaborazione del segnale: SIDSP® (32-bit integrato nel sensore)
• Risoluzione: 0,1 µm / 0,004 mil
• Precisione: ± (1 µm / 0,04 mil + 1 %) (quando calibrato con standard a taglio trasversale)
• Area di misura: 5 mm Ø (area di contatto 11 mm Ø)
• Protezione / robustezza: IP67, MIL‑STD 810 G, vetro Gorilla®
• Include: sensore, cavo sensore, tablet industriale con software, supporto, manuale, gel di accoppiamento (100 ml), Aqua dest (100 ml), standard a strato singolo, valigetta
