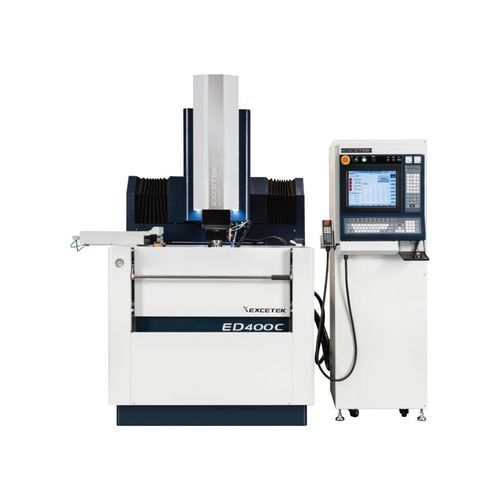

Macchina per elettroerosione per stampaggio a freddo ED400C

wire EDMCNC

Descrizione breve
Elettroerosione a tuffo CNC ED400C con corsa X/Y 400 x 300 mm, Z 350 mm e tavola 700 x 400 mm. Adatta alla produzione di stampi di medie dimensioni e agli impieghi generali di sinker EDM.

Panoramica
ED400C è una macchina CNC per elettroerosione a tuffo orientata alla produzione, progettata per gestire stampi medi e operazioni di erosione di precisione. Offre un buon equilibrio tra area di lavoro e ingombro in officina.

Caratteristiche

• Funzione di erosione ottimale: Circuito di scintilla MOSFET che riduce l'usura degli elettrodi e aumenta la velocità di erosione per finiture fini.
• Manutenzione semplice: Generatore con moduli anteriore/posteriore, layout chiaro dei circuiti e protezione tramite fusibile per facilitare la manutenzione e la sostituzione delle schede PCB.
• Progetto termico stabile: Percorsi di dissipazione separati per componenti caldi e circuiti freddi con dissipatori migliorati per un funzionamento stabile.
• Supporto post-vendita: Include guida operativa, formazione degli operatori, istruzioni di manutenzione e supporto applicativo.

Specifiche brevi (dalla scheda)
X/Y Travel: 400 x 300 mm
Z Travel: 350 mm
Work Table: 650 x 350 mm
Max. Work piece: 1000 x 550 x 340 mm

Specifiche dettagliate

• Corsa X/Y: 400 x 300 mm
• Corsa Z: 350 mm
• Tavola di lavoro: 700 x 400 mm
• Dimensione max pezzo: 850 x 580 mm
• Dimensione max pezzo (altern./breve): 1000 x 550 x 340 mm
• Peso max pezzo: 1000 kg
• Peso max elettrodo: 50 kg
• Peso macchina: 2800 kg
• Dimensioni esterne (corpo macchina + corsa + serbatoio + generatore): 2344 x 2110 x 2410 mm
• Distanza testa elettrodo - tavola: 300 ~ 650 mm

Serbatoio filtro olio

• Capacità serbatoio: 450 L
• Peso serbatoio: - kg
• Filtro carta: 3 pcs
• Dimensioni esterne: integrato

Accessori standard

• Estintore per alcool
• Lampada di lavoro
• Tappetino di livellamento
• Unità di lavaggio
• Filtro carta
• Mandrino 1/2"
• Valigetta attrezzi
• Morsetto jiq

Opzioni

• Sistema di raffreddamento olio
• Pedana magnetica permanente
• Circuito di scintilla in carburo di tungsteno

Specifiche tecniche

• Modello: ED400C
• Serie: CNC Series
• Corsa X/Y: 400 x 300 mm
• Corsa Z: 350 mm
• Tavola di lavoro: 700 x 400 mm (breve: 650 x 350 mm)
• Dimensione max pezzo: 850 x 580 mm (breve/altern.: 1000 x 550 x 340 mm)
• Peso max pezzo: 1000 kg
• Peso max elettrodo: 50 kg
• Peso macchina: 2800 kg
• Dimensioni totali (corpo + corsa + serbatoio + generatore): 2344 x 2110 x 2410 mm
• Distanza testa elettrodo - tavola: 300 ~ 650 mm
• Capacità serbatoio filtro olio: 450 L
• Filtro carta: 3 pcs
