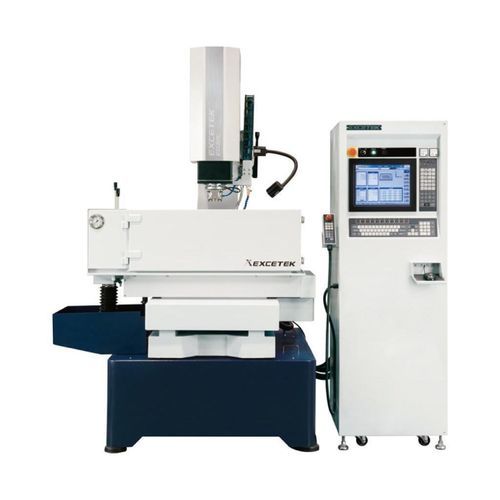

Macchina per elettroerosione per stampaggio a freddo ED30C

wire EDMCNC

Panoramica del prodotto
Elettroerosione a tuffo compatta progettata per un utilizzo semplice e applicazioni di lavorazione industriale.

Dimensioni e capacità principali

• Corsa X/Y: 300 x 250 mm
• Corsa Z: 300 mm
• Tavola di lavoro: 650 x 350 mm
• Dimensione max pezzo: 770 x 500 x 300 mm
• Peso max pezzo: 550 kg
• Peso max elettrodo: 50 kg
• Peso macchina: 1450 kg
• Dimensioni esterne (corpo macchina+corsa+serbatoio+generatore): 2340 x 1690 x 2250 mm
• Distanza testa elettrodo - tavola: 280 ~ 580 mm

Serbatoio filtro olio

• Capacità serbatoio: 350 L
• Filtro in carta: 2 pz
• Peso serbatoio: non specificato
• Dimensioni esterne: integrato (non specificato)

Caratteristiche del generatore

• Funzione di erosione superiore: circuito di scintilla MOSFET che riduce l'usura degli elettrodi, accelera la velocità di erosione e migliora la finitura superficiale.
• Manutenzione semplice: design modulare anteriore e posteriore con funzioni di circuito chiare e protezione fusibile per facilitare la manutenzione e la sostituzione delle PCB.
• Generatore stabile: sistema a doppio flusso termico separato per componenti caldi e circuiti freddi con dissipatore adeguato per migliorare la stabilità e ridurre al minimo la manutenzione.
• Supporto post-vendita: fornitura di operazione, formazione, manutenzione e assistenza applicativa per garantire qualità del servizio e soddisfazione del cliente.

OB-Mode / Immagini (illustrato)
La pagina prodotto originale contiene più immagini prodotto/processo che mostrano OB-Mode ed esempi di lavorazione (immagini non incluse qui).

Accessorio
Accessori standard

• Estintore per alcol
• Lampada da lavoro
• Tappetino di livellamento
• Unità di lavaggio
• Filtro in carta
• Mandrino 1/2
• Scatola degli attrezzi
• Morsetto

Opzioni

• Sistema di raffreddamento ad olio
• Basamento magnetico permanente
• Circuito di scintilla in carburo di tungsteno

Caratteristiche / specifiche tecniche

• Model: ED30C
• Series: CNC Series
• Corsa X/Y: 300 x 250 mm
• Corsa Z: 300 mm
• Tavola di lavoro: 650 x 350 mm
• Dimensione max pezzo: 770 x 500 x 300 mm
• Peso max pezzo: 550 kg
• Peso max elettrodo: 50 kg
• Peso macchina: 1450 kg
• Dimensioni esterne (corpo macchina+corsa+serbatoio+generatore): 2340 x 1690 x 2250 mm
• Distanza testa elettrodo - tavola: 280 ~ 580 mm
• Capacità serbatoio filtro olio: 350 L
• Filtro in carta: 2 pz
• Accessori standard: Estintore per alcol; Lampada da lavoro; Tappetino di livellamento; Unità di lavaggio; Filtro in carta; Mandrino 1/2; Scatola degli attrezzi; Morsetto
• Opzioni: Sistema di raffreddamento ad olio; Basamento magnetico permanente; Circuito di scintilla in carburo di tungsteno
