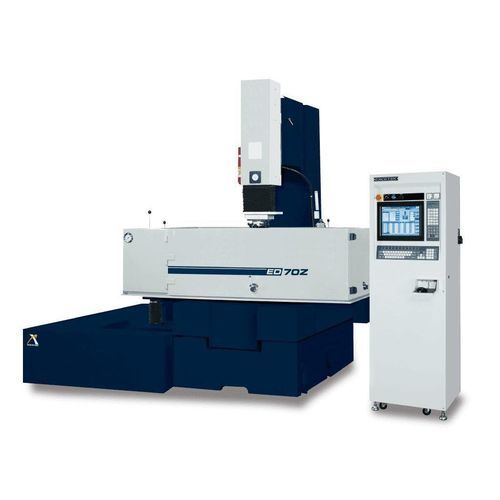

Macchina per elettroerosione per stampaggio a freddo ED70Z

wire EDMCNC

Panoramica del prodotto
ED70Z — Serie ZNC, elettroerosione a immersione progettata per la lavorazione di cavità di precisione e la produzione di elettrodi. Corsa X/Y: 700 x 550 mm. Corsa Z: 250 mm. Tavola: 1100 x 600 mm. Pezzo max.: 1680 x 950 x 500 mm.

Caratteristiche

• Funzione di erosione superiore: circuito di scintilla MOSFET per ridurre l'usura degli elettrodi, elevata velocità di erosione e capacità di ottenere finiture superficiali fini.
• Manutenzione semplice: generatore con design modulare anteriore/posteriore con funzioni del circuito chiare e protezione tramite fusibile per facilitare la manutenzione e la sostituzione delle PCB.
• Generatore stabile e performante: sistema a doppio flusso termico che separa componenti caldi e circuiti freddi con adeguata dissipazione per migliorare la stabilità e minimizzare la manutenzione.
• Qualità del servizio post-vendita: supporto post-vendita comprensivo di formazione operativa, manutenzione e assistenza applicativa.

Accessorio
Accessori standard

• Estintore per alcool
• Lampada di lavoro
• Tassello di livellamento
• Unità di lavaggio
• Filtro cartaceo
• Mandrino 1/2
• Valigetta attrezzi
• Dima di serraggio

Opzioni

• Sistema di raffreddamento ad olio
• Basamento magnetico permanente
• Circuito di scintilla in carburo di tungsteno

Specifiche tecniche

• Corsa X/Y: 700 x 550 mm
• Corsa Z: 250 mm
• Corsa U: 300 mm
• Tavola di lavoro: 1100 x 600 mm
• Dimensione max. pezzo: 1680 x 950 x 500 mm
• Peso max. pezzo: 2000 kg
• Peso max. elettrodo: 250 kg
• Peso macchina: 3100 kg
• Dimensioni macchina: 4945 x 2230 x 2532 mm
• Distanza testa elettrodo - tavola: 330 ~ 880 mm
• Capacità serbatoio filtro olio: 1120 L
• Peso serbatoio filtro olio: 400 kg
• Filtro carta: 4 pcs
