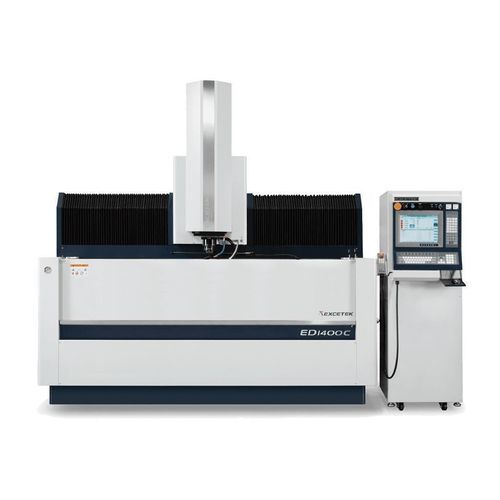

Macchina per elettroerosione per stampaggio a freddo ED1400C

wire EDMCNC

Panoramica
Il ED1400C è una macchina di elettroerosione a immersione progettata per lavorare pezzi di grandi dimensioni con controllo dell'usura degli elettrodi e finitura superficiale precisa. Integra un piano di lavoro ampio e un generatore ottimizzato per prestazioni di erosione stabili e manutenzione semplificata.

Dimensioni principali

• Modello: ED1400C
• Corsa X/Y: 1400 x 700 mm
• Corsa Z: 500 mm
• Piano di lavoro: 1700 x 950 mm
• Massima dimensione pezzo: 2100 x 1200 x 500 mm
• Peso massimo pezzo: 6000 kg
• Peso massimo elettrodo: 450 kg
• Peso macchina: 8000 kg
• Dimensioni esterne (corpo macchina + corsa + serbatoio + generatore): 3700 x 3930 x 3260 mm
• Distanza testa elettrodo - piano di lavoro: 550 ~ 1050 mm

Serbatoio filtro olio

• Capacità serbatoio: 2200 L
• Peso serbatoio: 600 kg
• Filtro carta: 8 pz
• Dimensioni esterne: 2600 x 1600 x 580 mm

Caratteristiche del generatore

• Controllo erosione: Circuito di scintilla a MOSFET che riduce l'usura dell'elettrodo, aumenta la velocità di erosione e consente finiture fini con rugosità controllata.
• Manutenzione: Progettazione modulare anteriore/posteriore con chiara separazione dei circuiti e protezione tramite fusibile per facilitare la manutenzione e la sostituzione delle PCB.
• Gestione termica: Doppio flusso termico separato per componenti caldi e circuiti freddi con dissipatori dedicati per migliorare la stabilità e ridurre i fermi.
• Supporto post-vendita: Formazione all'uso, assistenza alla manutenzione e supporto applicativo forniti.

OB-Mode
OB-Mode include immagini operative illustrative che mostrano modalità e sequenze per agevolare l'avvio e la verifica del processo.

Accessori
Accessori standard

• Estintore per alcool
• Lampada di lavoro
• Pad di livellamento
• Unità di lavaggio
• Filtro carta
• Mandrino 1/2
• Scatola attrezzi
• Morsetto jiq

Opzioni

• Sistema di raffreddamento olio
• Basamento magnetico permanente
• Circuito di scintilla in carburo di tungsteno

Specifiche tecniche

• Modello: ED1400C
• Corsa X/Y: 1400 x 700 mm
• Corsa Z: 500 mm
• Piano di lavoro: 1700 x 950 mm
• Massima dimensione pezzo: 2100 x 1200 x 500 mm
• Peso massimo pezzo: 6000 kg
• Peso massimo elettrodo: 450 kg
• Peso macchina: 8000 kg
• Dimensioni esterne (corpo macchina + corsa + serbatoio + generatore): 3700 x 3930 x 3260 mm
• Distanza testa elettrodo - piano di lavoro: 550 ~ 1050 mm
• Capacità serbatoio filtro olio: 2200 L
• Peso serbatoio filtro olio: 600 kg
• Filtro carta: 8 pz
• Dimensioni esterne serbatoio filtro olio: 2600 x 1600 x 580 mm
