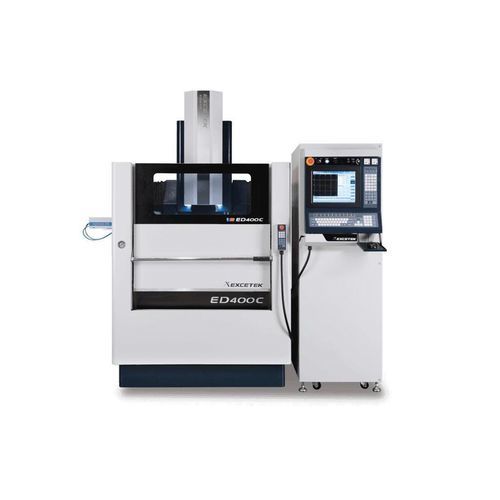

Macchina per elettroerosione per stampaggio a freddo ED400C CE

wire EDMCNC

Panoramica
La ED400C CE è una macchina di elettroerosione a tuffo progettata per stampi e attrezzature di medie dimensioni. Offre un volume di lavoro equilibrato e specifiche adatte alla lavorazione di cavità complesse con precisione.

Dimensioni chiave (descrizione breve)
Corsa X/Y : 400 x 300 mm
Corsa Z : 350 mm
Tavolo di lavoro : 650 x 350 mm
Pezzo max : 1000 x 550 x 340 mm

Specifiche (dettagliate)

• Corsa X/Y: 400 x 300 mm
• Corsa Z: 350 mm
• Tavolo di lavoro: 650 x 400 mm (nota: la descrizione breve indica 650 x 350 mm)
• Dimensione max. pezzo: 1000 x 550 x 340 mm
• Peso max. pezzo: 1000 kg
• Peso max. elettrodo: 100 kg
• Peso macchina: 2500 kg
• Dimensioni esterne (corpo macchina+corsa+serbatoio+generatore): 1950 x 2160 x 2300 mm
• Distanza testa elettrodo - pezzo (distanza tavolo): 55 ~ 415 mm

Serbatoio con filtro olio

• Capacità serbatoio: 450 L
• Peso serbatoio: - kg
• Filtro carta: 2 pz
• Dimensioni esterne: Integrato

Caratteristiche del generatore

• Funzione di erosione superiore: Circuito di scintilla a MOSFET che riduce l'usura degli elettrodi e aumenta la velocità di erosione mantenendo una finitura superficiale fine.
• Manutenzione semplice: Progetto modulare anteriore/posteriore con chiara segmentazione dei circuiti e protezione tramite fusibile per semplificare la manutenzione e la sostituzione delle PCB.
• Generatore stabile: Sistema a doppio flusso termico separato per componenti caldi e circuiti freddi con dissipatori adeguati per migliorare la stabilità e ridurre la manutenzione.
• Supporto post-vendita: Il produttore fornisce formazione operativa, assistenza alla manutenzione e supporto applicativo.

OB-Mode
Multiple immagini OB-Mode che illustrano le operazioni e le modalità sono disponibili nella galleria prodotto sulla pagina.

Accessori
Accessori standard

• Estintore per alcool
• Lampada di lavoro
• Tappetino di livellamento
• Unità di lavaggio
• Filtro carta
• Mandrino 1/2 per trapano
• Scatola degli attrezzi
• Morsetto

Opzioni

• Sistema di raffreddamento ad olio
• Basamento magnetico permanente
• Circuito di scintilla in carburo di tungsteno

Specifiche tecniche

• Modello: ED400C CE
• Corsa X/Y: 400 x 300 mm
• Corsa Z: 350 mm
• Tavolo di lavoro (descr. breve): 650 x 350 mm
• Tavolo di lavoro (blocco spec.): 650 x 400 mm
• Dimensione max. pezzo: 1000 x 550 x 340 mm
• Peso max. pezzo: 1000 kg
• Peso max. elettrodo: 100 kg
• Peso macchina: 2500 kg
• Dimensioni esterne (corpo macchina+corsa+serbatoio+generatore): 1950 x 2160 x 2300 mm
• Distanza testa elettrodo - pezzo (distanza tavolo): 55 ~ 415 mm
• Capacità serbatoio: 450 L
• Peso serbatoio: - kg
• Filtro carta: 2 pz
