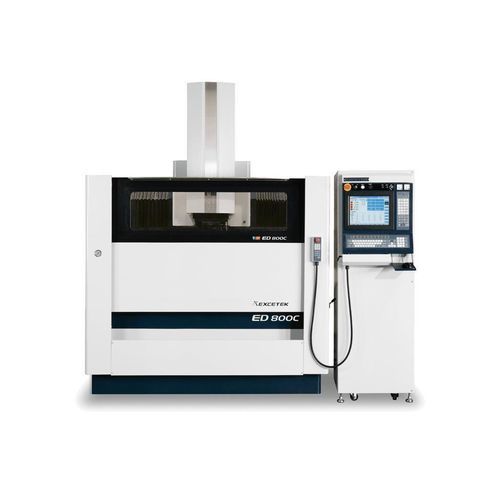

Macchina per elettroerosione per stampaggio a freddo ED800C CE

wire EDMper pezzi di grandi dimensioniCNC

Breve descrizione
Macchina per elettroerosione (EDM) ED800C CE con corse X/Y 800 × 600 mm, Z 500 mm, tavola 1250 × 750 mm, pezzo max 1700 × 1000 mm, peso macchina 5300 kg.

Panoramica

• EDM a tuffo compatta progettata per stampi e matrici da medi a grandi dove è richiesta una tavola ampia e una elevata capacità di carico.

Specifiche (dettagliate)
Corsa X/Y: 800 x 600 mm
Corsa Z: 500 mm
Tavola di lavoro: 1250 x 750 mm
Dimensione max. pezzo: 1700 x 1000 mm
Peso max. pezzo: 5000 kg
Peso max. elettrodo: 300 kg
Peso macchina: 5300 kg
Dimensioni esterne (corpo + corsa + serbatoio + generatore): 3150 x 3150 x 3100 mm
Distanza testa elettrodo - tavola: 460 ~ 960 mm

Serbatoio filtro olio
Capacità serbatoio: 1430 L
Peso serbatoio: 450 kg
Filtri a carta: 6 pz

Caratteristiche

• Funzione di erosione superiore — Circuito di scintilla MOSFET che riduce l'usura degli elettrodi e accelera la velocità di erosione per finiture più fini.
• Manutenzione semplice — Generatore modulare anteriore/posteriore con indicatori di circuito chiari e protezione tramite fusibile per facilitare assistenza e scambio PCB.
• Prestazioni generatore stabili — Doppio flusso termico separato e dissipatori adeguati migliorano la stabilità con manutenzione minima.
• Assistenza post-vendita — Formazione, manutenzione e supporto applicativo disponibili per garantire qualità del servizio e soddisfazione.

Accessori
Accessori standard

• Estintore per alcool
• Lampada di lavoro
• Piastra di livellamento
• Unità di lavaggio
• Filtro a carta
• Mandrino 1/2
• Valigetta attrezzi
• Morsetto (clamp jig)

Opzioni

• Sistema di raffreddamento ad olio
• Basamento magnetico permanente
• Circuito di scintilla in carburo di tungsteno

Specifiche tecniche

• Modello: ED800C CE
• Serie: CNC Series
• Corsa X/Y: 800 x 600 mm (specifica dettagliata)
• Valore X/Y alternativo indicato nella breve: 800 x 500 mm
• Corsa Z: 500 mm
• Tavola di lavoro: 1250 x 750 mm
• Dimensione max. pezzo: 1700 x 1000 mm
• Peso max. pezzo: 5000 kg
• Peso max. elettrodo: 300 kg
• Peso macchina: 5300 kg
• Dimensioni esterne (corpo + corsa + serbatoio + generatore): 3150 x 3150 x 3100 mm
• Distanza testa elettrodo - tavola: 460 ~ 960 mm
• Capacità serbatoio filtro olio: 1430 L
• Peso serbatoio filtro olio: 450 kg
• Filtri a carta: 6 pz
