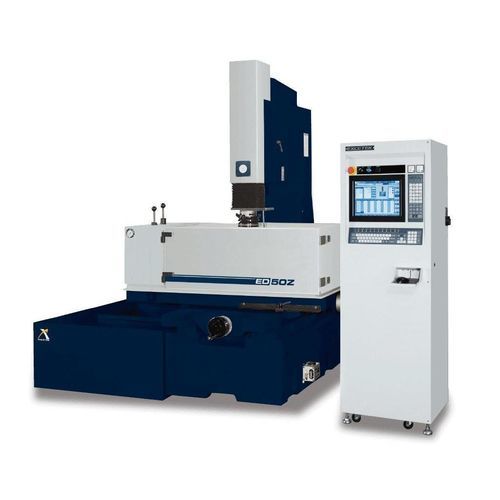

Macchina per elettroerosione per stampaggio a freddo ED50Z

wire EDMCNC

Panoramica
L'ED50Z è una macchina EDM a tuffo progettata per lo stampaggio industriale e l'erosione di precisione dei materiali conduttivi. Offre corse X/Y di 500 x 400 mm, corsa Z di 200 mm e un tavolo di lavoro di 800 x 450 mm, consentendo di lavorare pezzi fino a 1120 x 640 x 375 mm e un peso massimo di 1350 kg.

Specifiche

• Corsa U: 300 mm
• Peso massimo pezzo: 1350 kg
• Peso massimo elettrodo: 220 kg
• Peso macchina: 1950 kg
• Dimensioni macchina (L x P x H): 3980 x 1740 x 2300 mm
• Distanza testa elettrodo - tavolo: 240 ~ 740 mm

Serbatoio filtro olio

• Capacità serbatoio: 520 L
• Peso serbatoio: 200 kg
• Filtro carta: 4 pz

Caratteristiche

• Funzione di erosione superiore - EXCETEK EDM impiega un circuito di scintillazione MOSFET che riduce l'usura degli elettrodi e aumenta la velocità di erosione, ottenendo una finitura superficiale fine.
• Manutenzione semplice - Il generatore utilizza un design modulare anteriore/posteriore con circuito chiaro e protezione tramite fusibile, semplificando le verifiche e la sostituzione delle schede PCB.
• Generatore stabile - Sistema a doppio flusso termico separato per componenti caldi e circuiti freddi, con dissipatori adeguati per migliorare la stabilità e ridurre la manutenzione.
• Supporto post-vendita - Servizi post-vendita comprensivi di formazione all'uso, manutenzione e supporto applicativo per garantire continuità operativa e soddisfazione del cliente.

Accessori
Accessori standard

• Estintore alcool
• Lampada da lavoro
• Tappetino di livellamento
• Unità di lavaggio
• Filtro carta
• Mandrino 1/2
• Valigetta attrezzi
• Maschera di bloccaggio

Opzioni

• Sistema di raffreddamento a olio
• Basamento magnetico permanente
• Circuito di scintilla in carburo di tungsteno

Specifiche tecniche

• Modello: ED50Z
• X/Y Travel: 500 x 400 mm
• Z Travel: 200 mm
• U Travel: 300 mm
• Tavolo di lavoro: 800 x 450 mm
• Dimensione massima pezzo: 1120 x 640 x 375 mm
• Peso massimo pezzo: 1350 kg
• Peso massimo elettrodo: 220 kg
• Peso macchina: 1950 kg
• Dimensioni macchina (L x P x H): 3980 x 1740 x 2300 mm
• Distanza testa elettrodo - tavolo: 240 ~ 740 mm
• Capacità serbatoio filtro olio: 520 L
• Peso serbatoio filtro olio: 200 kg
• Filtro carta: 4 pz
