Supporto per sonda retrattile EXtract 810

pneumatico

Panoramica

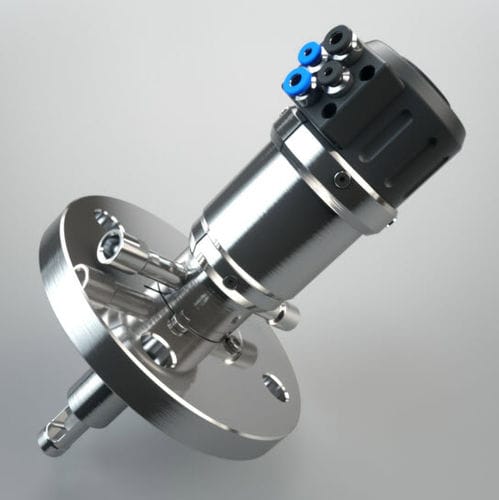

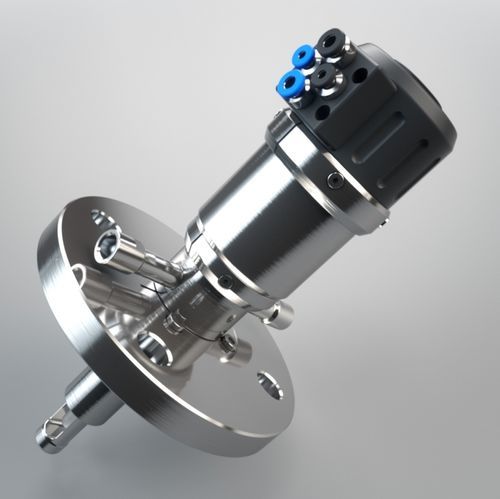

EXtract 810 è un alloggiamento per sonde retrattile azionato pneumaticamente, progettato per essere collegato a serbatoi di processo o tubazioni. L'unità di azionamento inserisce il sensore nel mezzo di processo e lo riporta nella camera di pulizia. Al raggiungimento della posizione finale di “misura” o “servizio”, un segnale di posizione pneumatico risponde automaticamente. La pulizia, il risciacquo e la taratura del sensore sono possibili mentre il processo è in funzione.

Vantaggi

• Design robusto con raschietto integrato
• Prolungamento della vita utile del sensore e riduzione delle operazioni di manutenzione
• Installazione plug and play con sistema di connessione codificato per colore e dimensione
• Interruttori di fine corsa integrati
• Utilizzabile in aree ATEX
• Lunghezza di immersione fino a 107 mm
• Ampia varietà di connessioni di processo e materiali di tenuta
• Funzionamento fino a 16 bar e 140 °C
• Materiali: acciaio inossidabile AISI 316L / 1.4404 o Alloy C22
• Può essere completamente automatizzato con l'unità di controllo elettropneumatica EXmatic 470
• Unità di azionamento esente da manutenzione

Opzioni di configurazione (selezioni disponibili)

• Materiale (parti a contatto con il fluido): acciaio inossidabile 1.4404 / 316L; Alloy C22 (2.4602)
• Materiale di tenuta (guarnizioni bagnate): EPDM (FDA/USP VI); FPM (Viton); FFKM (Kalrez)
• Tipo di sensore: 225 mm PG 13.5 riempito di gel; 280 mm PG 13.5 riempito di liquido
• Connessione di processo: Flangia DN32 PN16; Flangia DN40 PN16; Flangia DN50 PN16; Flangia ANSI 1 1/4" 150lbs; Flangia ANSI 1 1/2" 150lbs; Flangia ANSI 2" 150lbs; NPT M 1 1/4"; TriClamp 1-1.5" (OD Ø50.5mm); TriClamp 2.0 (OD Ø64mm)
• Connessione di pulizia: filetto femmina G 1/8"; filetto femmina G 1/4"; filetto femmina 1/4" NPT
• Feedback di posizione: pneumatico; elettrico (NAMUR)

Applicazioni

• Per tutti i tipi di sensori Ø12–225 mm o sensori Ø12–280 mm riempiti di liquido con filettatura PG13.5 (sensori pH in vetro e ISFET, sensori di conducibilità o temperatura, torbidità e altri sensori ottici)
• Chimica
• Trattamento acque
• Processi gravosi
• Situazioni che richiedono pulizia o taratura automatica del sensore

Specifiche tecniche

• Pressione di processo: 0…16 bar
• Temperatura di processo: -10…140 °C
• Temperatura ambiente: -10…70 °C
• Lunghezza di immersione: fino a 107 mm
• Sensori: 225 mm Ø12 PG13.5 (supporta anche 280 mm Ø12 PG13.5 riempito di liquido)
• Materiali (a contatto con il fluido): acciaio inox 1.4404 / 316L; Alloy C22 (2.4602)
• Guarnizioni: EPDM; FPM (Viton); FFKM (Kalrez)
• Connessioni di processo: Flangia DN32 / DN40 / DN50; ANSI 1 1/4" / ANSI 1 1/2" / ANSI 2"; MNPT 1 1/4"; TriClamp 1-1.5"; TriClamp 2"
• Prese di pulizia: G1/8"; G1/4"; FNPT1/4"
• Alimentazione: aria compressa 4...6 bar
• Interruttori di fine corsa: pneumatici / elettrici, integrati
