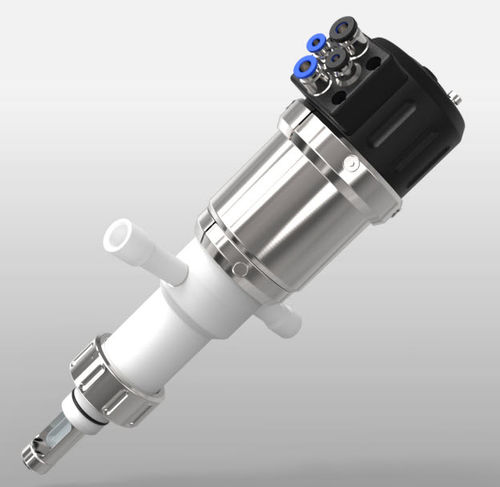

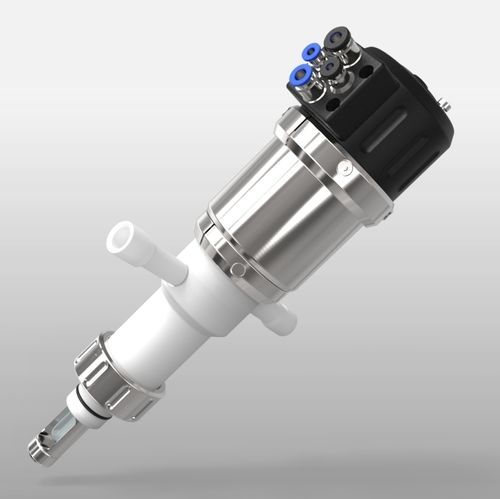

Supporto per sonda retrattile EXtract 825

pneumatico

Descrizione del prodotto
EXtract 825 è un alloggiamento retrattile per sonde azionato pneumaticamente, progettato per l'installazione su serbatoi di processo o tubazioni tramite manicotti di saldatura DN25 (G1 1/4). L'unità di azionamento inserisce il sensore nel mezzo di processo e lo ritrae in una camera di pulizia; segnali pneumatici di posizione indicano le posizioni "misura" e "manutenzione". Sono possibili pulizia, risciacquo e taratura in linea durante il funzionamento. Uno raschietto integrato in PTFE permette l'uso anche in processi più gravosi.

Vantaggi

• Raschietto PTFE integrato per protezione dalle incrostazioni
• Compatibile con manicotti di saldatura DN25 (G1 1/4)
• Allunga la vita utile del sensore e riduce la manutenzione
• Bluccaggio di sicurezza automatico quando il sensore è rimosso
• Automatizzabile con l'unità di controllo elettropneumatica EXmatic 470
• Opzioni materiali: PP, PVDF o PEEK (parti bagnate)
• Lunghezza di immersione: 70 mm
• Adatto per aree ATEX
• Funzionamento fino a 10 bar e 140 °C
• Opzionale: gabbia di protezione in Alloy ad alta stabilità per versione PVDF
• Unità di azionamento senza manutenzione

Applicazioni

• Per sensori Ø12×225 mm o Ø12×280 mm (riempiti) con filettatura PG13.5 (pH vetro e ISFET, conduttività, temperatura, torbidità e altri sensori ottici)
• Industria chimica e di processo
• Trattamento acque e acque reflue
• Processi gravosi dove l'acciaio inossidabile non è adatto
• Dove è richiesta la pulizia o la taratura automatica del sensore

Opzioni di configurazione (selezione)

• Materiali a contatto: PP, PVDF, PEEK
• Tenute a contatto: EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Opzioni sensore: 225 mm PG13.5 gel; 280 mm PG13.5 liquido
• Connessione di processo: G1 1/4" (DN25), posizione O-ring 25 mm
• Connessioni di pulizia: G1/8" femmina, G1/4" femmina, 1/4" NPT femmina
• Segnalazione posizione: pneumatica o elettrica (NAMUR)

Caratteristiche / specifiche tecniche

• Pressione di processo: 0…10 bar
• Temperatura di processo: -10…140 °C
• Temperatura ambiente: -10…70 °C
• Lunghezza di immersione: 70 mm
• Posizione O-ring: 25 mm
• Sensoristica: 225 mm Ø12 PG13.5 (opzione 280 mm Ø12 liquido)
• Materiali (bagnati): PP, PVDF, PEEK
• Tenute (bagnate): EPDM, FPM (Viton), FFKM (Kalrez)
• Connessione di processo: G1 1/4" (DN25)
• Prese di pulizia: G1/8", G1/4", 1/4" FNPT
• Alimentazione: aria compressa 4..6 bar
• Finecorsa: pneumatici / elettrici, integrati
