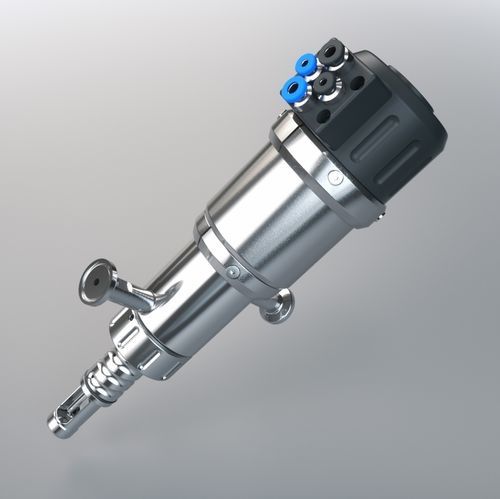

Supporto per sonda retrattile EXtract 830

pneumatico

Descrizione
EXtract 830 è un alloggiamento retrattile per sonde azionato pneumaticamente, realizzato in acciaio inossidabile con design igienico per il montaggio su serbatoi di processo o tubazioni. L'unità di azionamento inserisce il sensore nel mezzo di processo e lo riporta nella camera di pulizia. Al raggiungimento della posizione finale «misura» o «manutenzione» viene generato automaticamente un segnale di posizione pneumatico. Pulizia, risciacquo e calibrazione del sensore sono possibili con il processo in funzione.

Vantaggi

• Design igienico, collegamenti di processo certificati EHEDG / 3A
• Estensione della vita utile del sensore e riduzione degli interventi di manutenzione
• Blocco di sicurezza automatico quando il sensore è rimosso
• Installazione plug and play con sistema di connessione codificato per colore e dimensione
• Microinterruttori di posizione integrati
• Utilizzabile in aree ATEX
• AISI 316L / 1.4404, finitura superficiale < Ra 0.78 µm, elettrolucidato
• Ampia variabilità di connessioni di processo e materiali di tenuta
• Fino a 16 bar e 140 °C
• Possibile completa automazione con l'unità di controllo elettropneumatica EXmatic 470
• Unità di azionamento esente da manutenzione

Applicazioni

• Per tutti i tipi di sensori Ø12–225 mm o sensori Ø12–280 mm riempiti liquidi con filettatura PG13.5 (sensori pH in vetro e ISFET, sensori di conducibilità o temperatura, torbidità e altri sensori ottici)
• Industria alimentare
• Farmaceutica
• Processi igienici che richiedono pulizia o calibrazione automatica dei sensori

Opzioni di configurazione (selezionabili)

• Materiale (parti bagnate): acciaio inossidabile 1.4404 / 316L
• Materiale di tenuta (guarnizioni a contatto): EPDM / FEP (FDA/USP VI) o FPM (Viton) / FEP
• Tipo di sensore: 225 mm Ø12 PG13.5 gel-filled; 280 mm Ø12 PG13.5 liquid-filled
• Connessione di processo: Ingold DN25 G1¼" posizione O‑Ring 28 mm; Ingold DN25 G1¼" HyCIP® OP25/50/55 mm; Varivent N DN40–125; TriClamp 1–1.5" (OD Ø50.5 mm); TriClamp 2.0 (OD Ø64 mm); NEUMO BioControl D50; DIN 11851 DN50 (connessione per caseificio)
• Connessioni di pulizia: G 1/8" femmina; G 1/4" femmina; 1/4" NPT femmina
• Segnalazione di posizione: pneumatica o elettrica (NAMUR)

Specifiche (tabella)
Pressione di processo: 0…16 bar
Temperatura di processo: -10…140 °C
Temperatura ambiente: -10…70 °C
Sensori: 225 mm Ø12 PG13.5 (anche 280 mm Ø12 PG13.5 riempimento liquido possibile)
Materiali: acciaio inossidabile 1.4404 / 316L
Superficie di processo: <Ra 0.78 µm, elettrolucidato
Guarnizioni: EPDM/FEP (FDA USP VI), FPM (Viton)/FEP
Connessioni di processo: Ingold DN25 G1¼", HyCIP® OP25/50/55 mm, TriClamp 1–1.5", TriClamp 2", Varivent N DN40–125, Neumo BioControl D50, DIN11851 DN50
Porte di pulizia: G1/8", G1/4", FNPT 1/4"
Alimentazione: aria compressa 4...6 bar
Finecorsa: pneumatici / elettrici, integrati

Caratteristiche / specifiche tecniche

• Modello: EXtract 830 (alloggiamento retrattile, pneumatico, versione igienica)
• Materiale del corpo (parti bagnate): acciaio inossidabile 1.4404 / 316L
• Finitura superficiale: elettrolucidato, < Ra 0.78 µm
• Materiali di tenuta: EPDM/FEP (FDA/USP VI) o FPM (Viton)/FEP
• Compatibilità sensori: Ø12–225 mm (anche Ø12–280 mm riempimento liquido, filettatura PG13.5)
• Connessioni di processo: Ingold, HyCIP®, TriClamp, Varivent, Neumo, DIN11851
• Limiti di esercizio: fino a 16 bar, -10…140 °C (processo)
• Alimentazione ausiliaria: aria compressa 4…6 bar
• Segnalazione di posizione: pneumatica o elettrica (NAMUR) integrata
• Design igienico con connessioni certificate EHEDG / 3A
• Idoneo per applicazioni ATEX a seconda della configurazione
