Supporto per sonda retrattile EXtract 815

pneumatico

Descrizione del prodotto

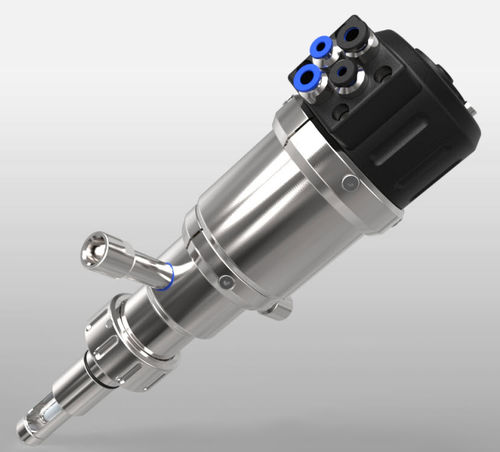

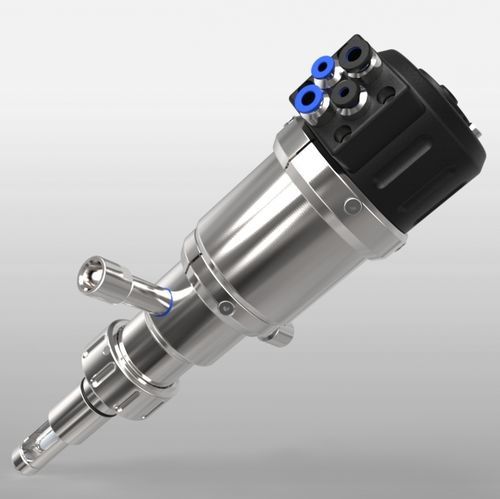

EXtract 815 è un alloggiamento per sonde retrattile azionato pneumaticamente, progettato per il montaggio su serbatoi di processo o tubazioni mediante manicotti di saldatura DN25 (G1 1/4"). L'unità di azionamento inserisce il sensore nel mezzo di processo e lo ritrae nella camera di pulizia. Segnali di posizione pneumatici indicano le posizioni di misura e di servizio. La pulizia, il risciacquo e la taratura del sensore sono possibili in linea durante il funzionamento. Una raschietto in PTFE integrato consente l'impiego anche in processi abrasivi o gravosi.

Vantaggi

• Raschietto PTFE integrato e design robusto
• Allunga la vita utile del sensore e riduce gli interventi di manutenzione
• Blocco di sicurezza automatico quando il sensore è rimosso
• Installazione plug-and-play con connessioni codificate per colore e dimensione
• Finecorsa integrati (pneumatici / elettrici)
• Adatto per aree ATEX
• Lunghezza di immersione fino a 90 mm
• Fino a 16 bar e 140 °C
• Materiali a contatto: acciaio inossidabile AISI 316L / 1.4404 o Alloy C22
• Automatizzabile con unità di controllo elettropneumatica EXmatic 470
• Unità di azionamento esente da manutenzione

Applicazioni

• Per sensori Ø12–225 mm o Ø12–280 mm riempiti con liquido con filettatura PG13.5 (sonde pH vetro e ISFET, conduttività, temperatura, torbidità e sensori ottici)
• Chimica
• Trattamento acque e acque reflue
• Processi abrasivi o gravosi
• Processi che richiedono pulizia o taratura automatizzata del sensore

Specifiche (tabella)
Pressione di processo: 0…16 bar
Temperatura di processo: -10…140 °C
Temperatura ambiente: -10…70 °C
Lunghezza di immersione: fino a 90 mm
Posizione O-ring: 28 mm / 50 mm
Sensoristica: 225 mm Ø12 PG 13.5 (anche 280 mm Ø12 PG 13.5 riempiti di liquido)
Materiali: acciaio inossidabile 1.4404 / 316L, Alloy C22 (2.4602)
Tenute: EPDM, FPM (Viton), FFKM (Kalrez)
Connessione di processo: G1 1/4" (DN25) — manicotto di saldatura DN25
Connessioni di pulizia: G1/8", G1/4", FNPT1/4"
Alimentazione: aria compressa 4...6 bar
Finecorsa: pneumatici / elettrici, integrati


Caratteristiche tecniche

• Pressione di processo: 0…16 bar
• Temperatura di processo: -10…140 °C
• Temperatura ambiente: -10…70 °C
• Lunghezza di immersione: fino a 90 mm
• Opzioni posizione O-ring: 28 mm / 50 mm
• Compatibilità sensori: Ø12–225 mm (PG13.5), Ø12–280 mm riempiti di liquido
• Materiali bagnati: acciaio inox 1.4404 / 316L o Alloy C22 (2.4602)
• Tenute bagnate: EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Connessione di processo: G1 1/4" (DN25) — manicotto di saldatura DN25
• Connessioni di pulizia: G1/8" femmina, G1/4" femmina, 1/4" NPT femmina
• Mezzo operativo: aria compressa 4–6 bar (azionamento pneumatico)
• Caratteristiche integrate: raschietto PTFE, finecorsa integrati, blocco di sicurezza automatico
