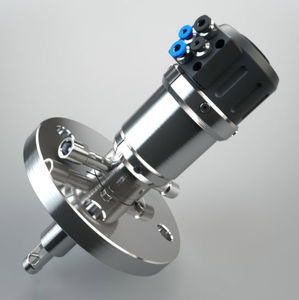

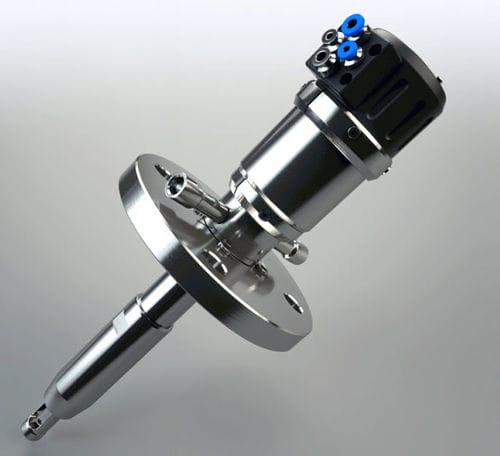

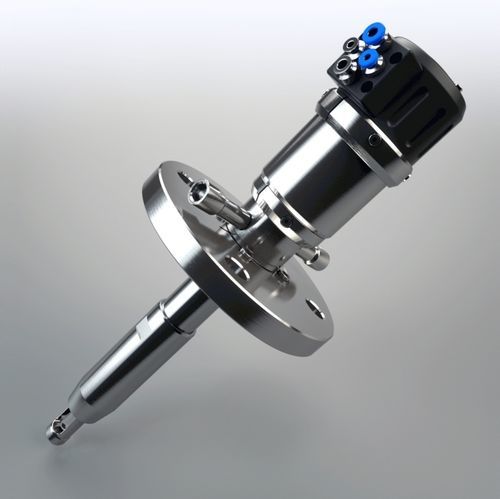

Supporto per sonda retrattile EXtract 811

pneumatico

Descrizione
EXtract 811 è un alloggiamento retrattile per sonde azionato pneumaticamente, progettato per il montaggio in linea su serbatoi o tubazioni di processo. L'unità di comando inserisce e ritrae la sonda (lunghezza di immersione fino a 207 mm) tra il processo e una camera di pulizia, permettendo pulizia, risciacquo e taratura con il processo in funzione. Il raggiungimento delle posizioni di misura o servizio è segnalato pneumaticamente o elettricamente.

Vantaggi

• Progettazione robusta con raschiatore integrato
• Prolunga la vita del sensore e riduce gli interventi di manutenzione
• Blocco di sicurezza automatico quando il sensore è rimosso
• Installazione plug-and-play con connessioni codificate per colore e dimensione
• Finecorsa integrati
• Utilizzabile in aree ATEX
• Lunghezza di immersione fino a 207 mm
• Ampia gamma di connessioni di processo e materiali di tenuta
• Fino a 16 bar e 140 °C
• Materiali: acciaio inox AISI 316L / 1.4404 oppure Alloy C22
• Completamente automatizzabile con l'unità elettropneumatica EXmatic 470
• Unità di azionamento esente da manutenzione

Opzioni di configurazione (esempi)

• Materiale (parti bagnate): Alloy C22 (2.4602) o acciaio inox 1.4404 / 316L
• Materiali di tenuta (bagnati): EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Opzioni sensori: 325 mm PG 13.5 gel-filled; 380 mm PG 13.5 liquid-filled
• Connessioni di processo: Flangia DN40 PN16, Flangia DN50 PN16, ANSI 1 1/2" 150lbs, ANSI 2" 150lbs
• Connessioni di pulizia: G 1/8" femmina, G 1/4" femmina, 1/4" NPT femmina
• Segnalazione posizione: pneumatica o elettrica (NAMUR)

Applicazioni

• Per sensori Ø12–325 mm o sensori Ø12–380 mm riempiti con liquido con filettatura PG13.5 (sensori pH in vetro e ISFET, conducibilità, temperatura, torbidità e altri sensori ottici)
• Chimica
• Trattamento acqua e acque reflue
• Processi abrasivi o gravosi
• Situazioni che richiedono pulizia o taratura automatica del sensore

Specifiche tecniche

• Pressione di processo: 0…16 bar
• Temperatura di processo: -10…140 °C
• Temperatura ambiente: -10…70 °C
• Lunghezza di immersione: fino a 207 mm
• Sensori: 325 mm Ø12 PG13.5 (anche 380 mm Ø12 PG13.5 liquid-filled)
• Materiali: acciaio inox 1.4404 / 316L; Alloy C22 (2.4602)
• Tenute: EPDM, FPM (Viton), FFKM (Kalrez)
• Connessioni di processo: Flangia DN50 PN16 / DN40 PN16 / ANSI 2" 150lbs / ANSI 1 1/2" 150lbs
• Connessioni di pulizia: G1/8", G1/4", 1/4" FNPT
• Alimentazione: aria compressa 4...6 bar
• Finecorsa: pneumatico / elettrico, integrati
