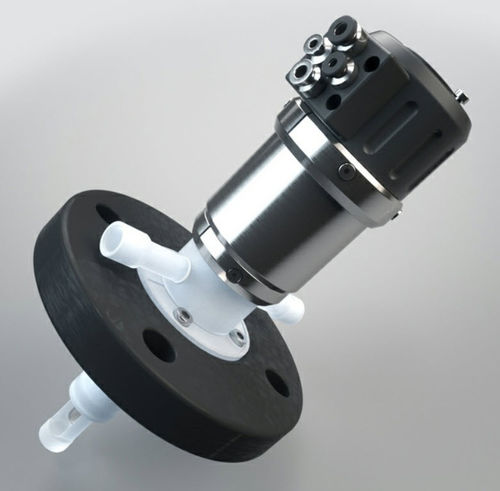

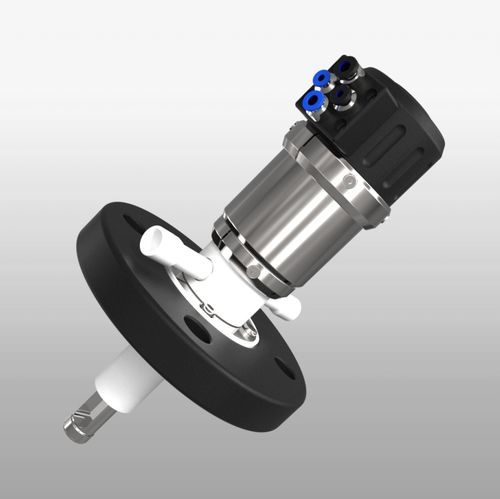

Supporto per sonda retrattile EXtract 820

pneumatico

Descrizione del prodotto
EXtract 820 è un alloggiamento retrattile per sonde azionato pneumaticamente, progettato per il montaggio su serbatoi di processo o tubazioni. L'unità di azionamento inserisce la sonda nel mezzo di processo e la ritrae nella camera di pulizia integrata. Nelle posizioni finali (misura o servizio) l'alloggiamento fornisce un segnale di posizione pneumatico. Pulizia, risciacquo e taratura della sonda possono essere eseguiti con il processo in funzione.

Vantaggi

• Progetto con raschietto integrato
• Prolungamento della vita utile della sonda e riduzione delle attività di manutenzione
• Blocco di sicurezza automatico quando la sonda è rimossa
• Installazione plug-and-play con collegamenti codificati per colore e dimensione
• Interruttori di fine corsa integrati
• Idoneo per aree ATEX
• Materiali: PP, PVDF, PEEK
• Gabbia di protezione in Alloy C22 disponibile per l'opzione PVDF
• Lunghezza di immersione fino a 94 mm
• Ampia varietà di raccordi di processo e materiali di tenuta
• Limiti di esercizio fino a 10 bar e 140 °C
• Possibilità di automazione completa con unità elettropneumatica EXmatic 470
• Unità di azionamento priva di manutenzione

Opzioni di configurazione (esempi)

• Materiali a contatto con il fluido: PP, PVDF, PEEK
• Materiali di tenuta (a contatto): EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Tipologie di sensore: 225 mm Ø12 PG 13.5 riempito con gel; 280 mm Ø12 PG 13.5 riempito con liquido
• Raccordi di processo: Flangia DN50 PN16, ANSI 2" 150lbs, NPT 1 1/4"
• Raccordi di lavaggio: G 1/8" femmina, G 1/4" femmina, 1/4" NPT femmina
• Segnalazione posizione: pneumatica o elettrica (NAMUR)

Applicazioni

• Per sensori Ø12–225 mm o sensori liquidi Ø12–280 mm con filettatura PG13.5 (sensori pH in vetro e ISFET, conducibilità, temperatura, torbidità e sensori ottici)
• Chimica
• Trattamento delle acque e delle acque reflue
• Processi gravosi
• Situazioni che richiedono pulizia o taratura automatizzata del sensore

Specifiche tecniche

• Pressione di processo: 0…10 bar
• Temperatura di processo: -10…140 °C
• Temperatura ambiente: -10…70 °C
• Lunghezza di immersione: fino a 94 mm
• Sensori: 225 mm Ø12 PG 13.5 (opzione: 280 mm Ø12 PG 13.5 riempito di liquido)
• Materiali: PP, PVDF / Alloy C22, PEEK
• Tenute: EPDM, FPM (Viton), FFKM (Kalrez)
• Raccordi di processo: Flangia DN50 PN16, ANSI 2" 150lbs, MNPT 1 1/4"
• Prese di lavaggio: G1/8", G1/4", 1/4" FNPT
• Alimentazione: aria compressa 4…6 bar
• Interruttori di fine corsa: pneumatici / elettrici, integrati
