Supporto per sonda retrattile EXtract 821

pneumatico

Panoramica

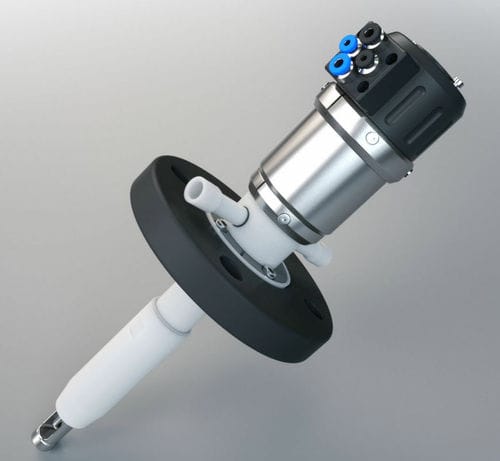

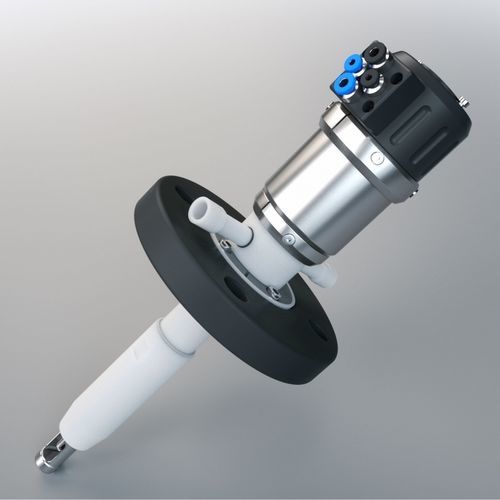

EXtract 821 è un alloggiamento retrattile per sonde azionato pneumaticamente, realizzato in materiale plastico, destinato al montaggio su vasche di processo e tubazioni. Offre una profondità di immersione fino a 194 mm e consente l'inserimento del sensore Ø12 nel fluido di processo e la ritrazione nella camera di pulizia. Le posizioni finali (“misura” / “manutenzione”) sono segnalate pneumaticamente. Pulizia, risciacquo e calibrazione possono essere eseguiti a processo in funzione.

Vantaggi

• Design robusto con raschietto integrato
• Allunga la vita utile del sensore e riduce la manutenzione
• Blocco di sicurezza automatico in assenza del sensore
• Installazione Plug & Play con connessioni codificate per colore e dimensione
• Interruttori di posizione / segnalazioni integrate
• Utilizzabile in aree ATEX
• Materiali a contatto: PVDF o PEEK (opzione PVDF con gabbia di protezione in Alloy C22)
• Profondità di immersione fino a 194 mm
• Ampia gamma di connessioni di processo e materiali di tenuta
• Idoneo fino a 10 bar e 140 °C
• Automatizzabile con unità elettropneumatica EXmatic 470
• Unità di azionamento senza manutenzione

Opzioni di configurazione (esempi)

• Materiali a contatto: PVDF, PEEK
• Materiali di tenuta (a contatto): EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Tipologie di sensore: 325 mm Ø12 PG13.5 (riempito con gel), 380 mm Ø12 PG13.5 (riempito con liquido)
• Connessione di processo: Flangia DN50 PN16, Flangia ANSI 2" 150 lbs
• Connessioni di pulizia: G 1/8" femmina, G 1/4" femmina, 1/4" NPT femmina
• Segnalazione posizione: pneumatica o elettrica (NAMUR)
• Alimentazione per azionamento pneumatico: aria compressa 4...6 bar

Applicazioni

• Per tutti i sensori Ø12 (325 mm gel o 380 mm liquido, filettatura PG13.5) inclusi sensori pH in vetro e ISFET, conduttività, temperatura, torbidità e altri sensori ottici
• Industria chimica
• Trattamento acqua e acque reflue
• Processi particolarmente aggressivi
• Processi che richiedono pulizia o calibrazione automatizzata dei sensori

Caratteristiche / Specifiche tecniche

• Pressione di processo: 0…10 bar
• Temperatura di processo: -10…140 °C
• Temperatura ambiente: -10…70 °C
• Profondità di immersione: fino a 194 mm
• Sensoristica: 325 mm Ø12 PG13.5 (gel) / 380 mm Ø12 PG13.5 (liquido)
• Materiali: PVDF / Alloy C22 / PEEK
• Tenute: EPDM, FPM (Viton), FFKM (Kalrez)
• Connessioni di processo: Flangia DN50 PN16 / ANSI 2" 150 lbs
• Connessioni di pulizia: G1/8", G1/4", FNPT 1/4"
• Alimentazione: aria compressa 4...6 bar
• Segnalazioni: pneumatiche / elettriche (integrate)
