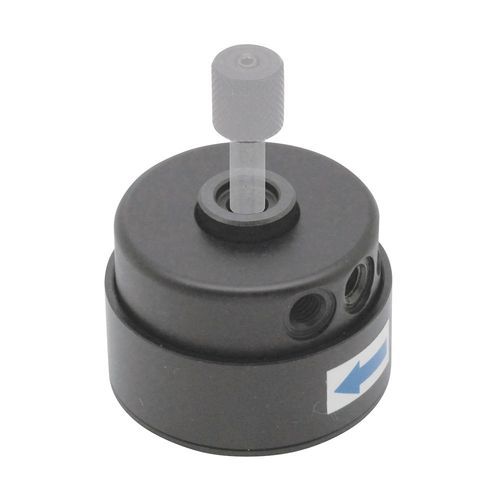

Pinza di traino meccanica QLPD series

Questi morsetti unici forniscono un fissaggio rapido e sicuro per le operazioni di lavorazione ripetitive. Sono costituiti da una base di morsetto e da un perno personalizzato in base allo spessore del pezzo da bloccare. Ruotando la maniglia di 1/4 di giro, il morsetto di base tira il perno verso il basso e lo fissa in posizione. Quattro viti e due fori di posizionamento consentono un fissaggio sicuro e un posizionamento preciso. Sono disponibili anche basi di montaggio per il montaggio sul lato superiore e la regolazione dell'altezza. La tolleranza consigliata per il pezzo da lavorare è di +/-,3 mm per il modello 150 e +/-,5 mm per il modello 200. Il corpo e la camma sono realizzati in acciaio legato 4140, trattato termicamente e con finitura in ossido nero. L'albero dell'impugnatura è in acciaio legato 1045 con finitura in ossido nero. Il pomolo a sfera è in plastica.
