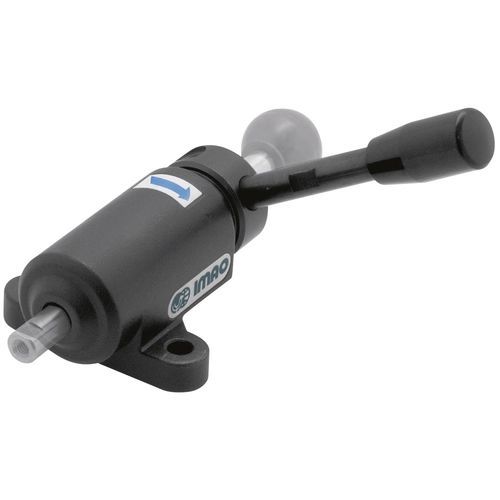

Dispositivi di serraggio ad azionamento manuale QLRC-08L

per pezzi da lavorarein acciaioorizzontale

Questi morsetti a spinta sono dotati di un corpo di bloccaggio e di una barra di bloccaggio utilizzati insieme per un'ampia gamma di soluzioni di bloccaggio. Per bloccare, è sufficiente spingere la barra attraverso il centro del corpo di bloccaggio fino al contatto con il pezzo. Il bloccaggio finale si ottiene ruotando la maniglia che estende e blocca la barra per un bloccaggio sicuro. Rilasciando la maniglia, la barra di bloccaggio può essere ritirata per la rimozione del pezzo. L'ampio raggio di sporgenza della barra di bloccaggio consente di bloccare parti incassate o difficilmente accessibili. La barra di serraggio è dotata di un'estremità filettata che consente di montare una punta personalizzata. La barra di serraggio può essere accorciata alle lunghezze desiderate. (Se l'utente realizza una barra di serraggio personalizzata, si raccomanda di rifinire il diametro esterno con una tolleranza h9 o superiore per garantire un adattamento corretto) Si monta dall'alto con due fori di montaggio. I numeri di parte che terminano con R hanno una direzione di serraggio oraria, mentre i numeri di parte che terminano con L hanno una direzione di serraggio antioraria. Quando la forza di reazione supera la forza di serraggio dichiarata, il morsetto si sgancia. Il corpo del morsetto e il braccio di leva sono realizzati in acciaio legato 1045. La camma interna è in acciaio legato 4115 temprato. Finitura in ossido nero. L'impugnatura è in plastica nera. Il corpo del morsetto e la barra del morsetto sono venduti separatamente.
