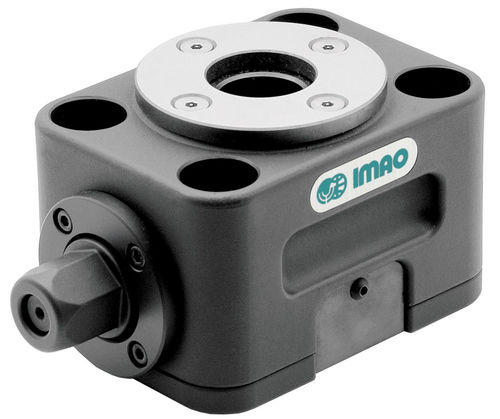

Pinza di traino per dado PTPD

rotondameccanica

Panoramica del prodotto
Le morse a trazione a blocco offrono un bloccaggio molto rapido e sicuro e sono ideali per lavorazioni a 5 assi. Sono composte da una base di bloccaggio utilizzata con viti di serraggio. Le morse si montano sotto il pezzo, permettendo alla superficie da lavorare di essere accessibile all'utensile. Oltre al serraggio con chiave, questa morsa può essere azionata con un cacciavite a dado per l'automazione o con una chiave a impulsi per ridurre lo sforzo dell'operatore. La ripetibilità di posizionamento usando solo queste morse è ±0,3.

Materiali e finiture
Corpo in acciaio 1045 con finitura ossido nero. Piastra di contatto in acciaio legato 4140, temprato e rinvenuto, con finitura ossido nero. Boccola di centraggio in acciaio 4135, temprato e rinvenuto, con finitura ossido nero.

Tabella dei pezzi (riga selezionata)
ID: 129797
SKU: PTPD12
Numero di parte: PTPD12
D (mm): 60
D1 (mm): 26
D2 (mm): 14 (+0/-0,2)
L (mm): 95
W (mm): 70
H (mm): 63 (±0,01)
Forza di serraggio (Lbs): 2 700
Coppia della vite (ft/lbs): 30

Caratteristiche / specifiche tecniche

• Ideale per lavorazioni a 5 assi; si monta sotto il pezzo per esporre la superficie lavorata all'utensile
• Può essere serrata con chiave, cacciavite a dado (automazione) o chiave a impulsi
• Ripetibilità di posizionamento: ±0,3
• Materiale del corpo: acciaio 1045, finitura ossido nero
• Materiale della piastra di contatto: acciaio legato 4140, temprato e rinvenuto, finitura ossido nero
• Materiale della boccola di centraggio: acciaio 4135, temprato e rinvenuto, finitura ossido nero
• Diametro testa di serraggio: 60 mm
• Diametro foro: 26 mm
• Diametro boccola: 14 mm
• Lunghezza corpo: 95 mm
• Larghezza totale: 70 mm
• Altezza totale: 63 mm
• Forza di serraggio (chiave/chiave a bussola): 2 700 Lbs
• Coppia vite (chiave/chiave a bussola): 30 ft/lbs
