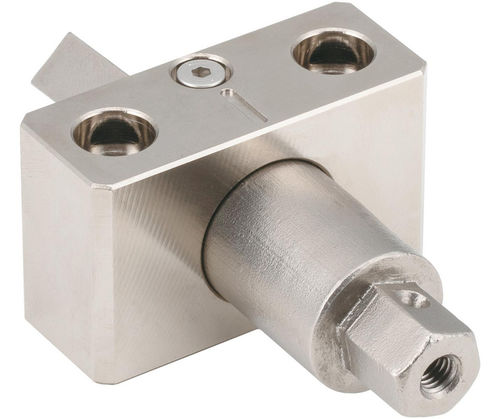

Pinza di traino esagonale QLPDW-RC

quadrata

Panoramica
Questa unità di prolunga consente di azionare a distanza morsetti a trazione QLPDW. Si collega al morsetto mediante una barra di prolunga e una bussola esagonale (non incluse). La testa esagonale può essere girata manualmente o con avvitatore ad impulsi, permettendo un'azionamento flessibile da distanza. Corpo in acciaio 1045 con rivestimento in nichel chimico, albero esagonale in acciaio inossidabile 304 e albero quadro in acciaio SS400 con rivestimento in nichel chimico. Compatibile con il morsetto QLPDW85-300.

Opzione parte (estratto)

• ID: 189671
• SKU: QLPDW85-RC
• Numero parte: QLPDW85-RC
• Filetto: M6 x 1.00
• D (mm): 22
• Lunghezza corpo (mm): 22
• Lunghezza bracci di prolunga (mm): 20
• Lunghezze (mm): 18.5 / 37
• Lunghezza testa (mm): 14
• Larghezza complessiva (mm): 55
• Larghezza tra centri fori di montaggio (mm): 36
• Altezza complessiva (mm): 33
• Altezza fino al fondo della smussiatura (mm): 26
• Altezza fino al centro dell'alloggiamento (mm): 16
• Per uso con morsetto: QLPDW85-300

Specifiche tecniche

• Modello / Serie: QLPDW-RC
• Filetto: M6 x 1.00
• Diametro albero: 22 mm
• Lunghezza corpo: 22 mm
• Lunghezza bracci di prolunga: 20 mm
• Lunghezze (elencate): 18.5 mm e 37 mm
• Lunghezza testa: 14 mm
• Larghezza complessiva: 55 mm
• Larghezza tra centri fori di montaggio: 36 mm
• Altezza complessiva: 33 mm
• Altezza fino al fondo della smussiatura: 26 mm
• Altezza fino al centro dell'alloggiamento: 16 mm
• Materiali: corpo – acciaio 1045 con rivestimento in nichel chimico; albero esagonale – acciaio inossidabile 304; albero quadro – acciaio SS400 con rivestimento in nichel chimico
• Funzionamento: rotazione manuale o con avvitatore ad impulsi; si collega tramite barra di prolunga e bussola esagonale (non incluse)
• Morsetto compatibile: QLPDW85-300
