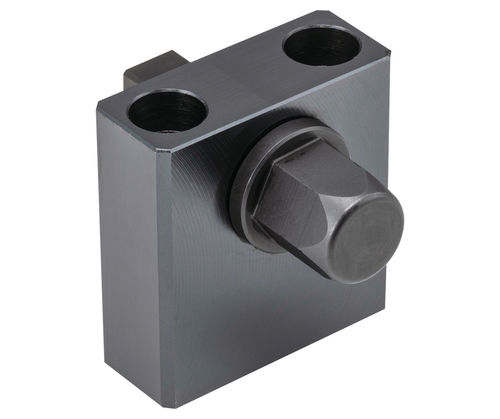

Prolunga per attrezzo di bloccaggio PTRC1 series

Panoramica del prodotto
Le unità di estensione PTRC1 aumentano la distanza di azionamento dei morsetti a tiraggio PTPD1 e dei supporti di lavoro a molla PTNS1. L'unità accetta una barra di estensione e una bussola esagonale (non fornite). La testa esagonale può essere azionata manualmente, con avvitatore ad impulsi o integrata su un nutrunner per linee automatizzate. Corpo in acciaio 1045 con finitura ossido nero; testa esagonale in acciaio 4135, temprato e rinvenuto, finitura ossido nero.

Opzioni / Dimensioni

• PTRC1-25 (SKU PTRC1-25) — H=42 mm, H1=25 mm, H2=33 mm — Compatibile: PTPD12
• PTRC1-30 (SKU PTRC1-30) — H=47 mm, H1=30 mm, H2=38 mm — Compatibile: PTPD1-12, PTPD1-16
• PTRC1-40 (SKU PTRC1-40) — H=57 mm, H1=40 mm, H2=48 mm — Compatibile: PTNS1-12
• PTRC1-50 (SKU PTRC1-50) — H=69 mm, H1=50 mm, H2=57 mm — Compatibile: PTNS1-16

Compatibilità

• Progettato per funzionare con i morsetti a tiraggio della serie PTPD (varianti PTPD1)
• Compatibile anche con i supporti di lavoro a molla PTNS1

Materiali e finitura

• Corpo: acciaio 1045 con finitura ossido nero
• Testa esagonale: acciaio 4135, temprato e rinvenuto, finitura ossido nero

Utilizzo

• Fissare una barra di estensione e una bussola esagonale (non fornite) per collegare al morsetto o al supporto
• La testa esagonale può essere ruotata manualmente, con avvitatore ad impulsi o usata con un nutrunner su linee automatizzate

Incluso / Non incluso

• Incluso: corpo dell'unità di estensione e testa esagonale come descritto
• Non incluso: barra di estensione e bussola esagonale

Media e documentazione

• Video del prodotto e scheda tecnica scaricabile disponibili

Specifiche tecniche

• Modello: PTRC1
• Materiale (corpo): acciaio 1045
• Materiale (testa esagonale): acciaio 4135, temprato e rinvenuto
• Finitura: ossido nero su corpo e testa
• Funzionamento: manuale, avvitatore ad impulsi o compatibile con nutrunner
• Richiede: barra di estensione e bussola esagonale (non fornite)
• Taglie disponibili: PTRC1-25, PTRC1-30, PTRC1-40, PTRC1-50
• Applicazione tipica: estendere la distanza di azionamento dei morsetti PTPD e dei supporti PTNS1 su linee di produzione automatizzate
