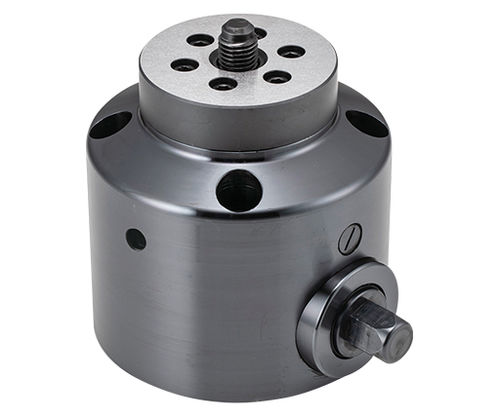

Pinza di traino meccanica PTPD1 series

esagonaleper dado

Descrizione
Il morsetto a trazione compatibile con avvitatore per dadi PTPD1 offre bloccaggio rapido e ripetibile del pezzo per produzione automatizzata e lavorazioni di precisione. Ideale per centri di lavoro 5 assi e centri di lavoro orizzontali, il morsetto tira il pezzo in un foro filettato tramite una vite azionata da una testa esagonale. La testa esagonale consente uso manuale o con chiave ad impulsi/avvitatore per integrazione in linee automatizzate.

Materiali
Corpo: acciaio 1045, finitura ossido nero. Testa esagonale: acciaio 4140, indurito per induzione, ossido nero. Riser: acciaio 1045, tempra e rinvenimento, ossido nero. Vite di serraggio: acciaio 4115, cementata e temprata, ossido nero.

Materiale multimediale

• Video prodotto
• Specifiche (PDF)
• Video unità di estensione

Opzioni ricambio (selezionabili)

• Filetto mm: M12×1.75, M16×2.00
• Corsa mm: 18, 21
• Coppia di serraggio ammissibile (Lbs): 20.0, 33.2

Varianti (tabella)
Header: Detail | ID | SKU | Part Number | Thread mm | D | D1 | D2 | Dp | H ±0.02 | H1 | H2 | H3 | T1 Lifting Holes | S Stroke | W | Clamping Force ft/lbs | Allowable Tightening Torque Lbs | PN
Row: Detail | 151223 | PTPD1-12 | PTPD1-12 | M12×1.75 | 125 | 80 | 8 | 104 | 125 | 105 | 30 | 20 | M10x1.50 | 18 | 19 | 2248 | 20.0 | (empty)
Row: Detail | 151224 | PTPD1-16 | PTPD1-16 | M16×2.00 | 125 | 80 | 8 | 104 | 125 | 105 | 30 | 20 | M16×2.00 | 21 | 19 | 3372 | 33.2 | (empty)

Caratteristiche / specifiche tecniche

• Modello: PTPD1
• Funzione: morsetto a trazione compatibile con avvitatore per dadi; testa esagonale per uso manuale o con chiave ad impulsi; adatto a produzione automatizzata e centri di lavoro 5 assi / orizzontali
• Materiale e finitura del corpo: acciaio 1045, ossido nero
• Materiale e trattamento testa esagonale: acciaio 4140, indurito per induzione, ossido nero
• Riser: acciaio 1045, tempra e rinvenimento, ossido nero
• Vite di serraggio: acciaio 4115, cementata e temprata, ossido nero
• Filetti disponibili: M12×1.75 e M16×2.00
• Corse disponibili: 18 mm (per M12), 21 mm (per M16)
• Codici / varianti: PTPD1-12 (ID 151223), PTPD1-16 (ID 151224)
• Forza di serraggio (ft/lbs): PTPD1-12 = 2248 ft/lbs; PTPD1-16 = 3372 ft/lbs
• Coppia di serraggio ammissibile (Lbs): PTPD1-12 = 20.0 Lbs; PTPD1-16 = 33.2 Lbs
• Filetto tipico foro di sollevamento: PTPD1-12 = M10x1.50; PTPD1-16 = M16×2.00
• Dimensioni complessive tipiche: D = 125 mm, D1 = 80 mm, D2 = 8 mm, Dp = 104 mm, H = 125 mm, H1 = 105 mm, H2 = 30 mm, W = 19 mm
