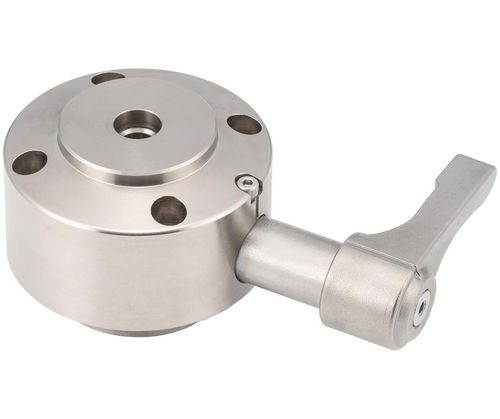

Pinza di traino non specificato QLPDW

Panoramica del prodotto
I morsetti a trazione Stablelock offrono un bloccaggio rapido, ripetibile e sicuro per le operazioni macchina. Il sistema è composto da una base del morsetto utilizzata con viti di serraggio: il morsetto si monta sotto il pezzo e, ruotando la maniglia, la base tira il perno verso il basso per fissare il pezzo mantenendo la superficie da lavorare accessibile all'utensile. La forza di serraggio è costante e la maniglia ha un arresto tattile 'click' alla fine della corsa per evitare il serraggio eccessivo. Le linee di indicazione su maniglia e corpo mostrano chiaramente lo stato bloccato/sbloccato.

Materiali
Corpo del morsetto a trazione: acciaio 1045. Camma e pistone: acciaio 4140. Asta della maniglia: acciaio inossidabile 304.

Caratteristiche principali

• Fissaggio rapido e sicuro per operazioni ripetitive
• Si monta sotto il pezzo per mantenere accessibile la superficie lavorata
• La rotazione della maniglia tira il perno verso il basso per bloccare il pezzo
• Forza di serraggio costante con arresto tattile 'click' per evitare sovrasseraggio
• Indicatori visivi per stato bloccato/sbloccato
• Disponibile con viti di serraggio standard o di posizionamento
• Unità di estensione opzionale per operazione remota e collegamento di due unità

Tipi / Varianti di prodotto

• QLPDW (serie morsetti a trazione Stablelock)
• QLPDW-M (variante con viti standard o di posizionamento)
• QLPDW-RC (unità di estensione per operazione remota / collegamento unità)

Elenco pezzi (riga esempio)
SKU: QLPDW85-300 — Diametro bordo mm: 50 — Diametro interno mm: 15 — Diametro corpo mm: 85 — Diametro base mm: 58 — Fino al centro foro superiore lunghezza mm: 100 — Centro lunghezza corpo mm: 43.5 — Lunghezza totale maniglia mm: 57.5 — Lunghezza foro mm: 14 — Larghezza tra piani mm: 4 — Altezza corpo e bordo mm: 50 — Altezza base mm: 10 — Profondità alesaggio mm: 30 — Altezza tra piani mm: 13 — Altezza fino al centro della maniglia mm: 16 — Forza di serraggio Lbs: 675

Inclusi / articoli correlati

• Viti di serraggio standard (viti correlate disponibili)
• Viti di serraggio di posizionamento (opzione)
• Unità di estensione (consente operazione remota e collegamento di due morsetti)
• Immagini CAD e disegni tecnici disponibili per il pezzo

Caratteristiche / specifiche tecniche

• Serie / Modello: QLPDW
• Esempio di pezzo: QLPDW85-300
• Diametro bordo: 50 mm
• Diametro interno: 15 mm
• Diametro corpo: 85 mm
• Diametro base: 58 mm
• Fino al centro foro superiore lunghezza: 100 mm
• Centro lunghezza corpo: 43.5 mm
• Maniglia - lunghezza totale: 57.5 mm
• Lunghezza foro: 14 mm
• Larghezza tra piani: 4 mm
• Altezza corpo e bordo: 50 mm
• Altezza base: 10 mm
• Profondità alesaggio: 30 mm
• Altezza tra piani: 13 mm
• Altezza fino al centro della maniglia: 16 mm
• Forza di serraggio: 675 lbs
• Materiale corpo: acciaio 1045
• Materiale camma & pistone: acciaio 4140
• Materiale asta maniglia: acciaio inossidabile 304
