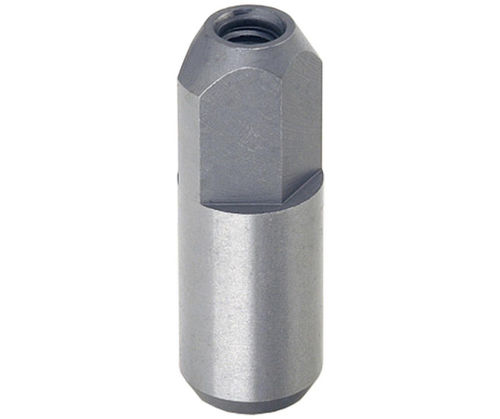

Elemento di centraggio BJ722

Descrizione del prodotto
I perni di localizzazione tipo diamante BJ722 sono progettati per posizionare e allineare con precisione attrezzature e pezzi durante operazioni di lavorazione e assemblaggio. Realizzati in acciaio SK95, i perni sono temprati e rettificati con precisione; possono inoltre fungere da arresti temprati o da piedini per attrezzature.

Applicazioni

• Allineamento di attrezzature e dime in lavorazione e assemblaggio
• Posizionamento preciso dei pezzi su piastre di fissaggio
• Arresti temprati e piedini per attrezzature

Tipi di prodotto

• BJ720 — Perni di localizzazione — Rotondi
• BJ722 — Perni di localizzazione — Diamante

Opzioni di codice

• M3X0.50 | D = 6 mm | L = 20 mm | L1 = 9 mm | L2 = 6 mm | L3 = 2 mm | W = 1.8 mm | Cod. BJ722-06001
• M3X0.50 | D = 8 mm | L = 25 mm | L1 = 11 mm | L2 = 6 mm | L3 = 3 mm | W = 2.2 mm | Cod. BJ722-08001
• M3X0.50 | D = 10 mm | L = 30 mm | L1 = 13 mm | L2 = 6 mm | L3 = 3 mm | W = 3.0 mm | Cod. BJ722-10001
• M5X0.80 | D = 12 mm | L = 34 mm | L1 = 14 mm | L2 = 10 mm | L3 = 4 mm | W = 3.5 mm | Cod. BJ722-12001
• M5X0.80 | D = 14 mm | L = 38 mm | L1 = 15 mm | L2 = 10 mm | L3 = 4 mm | W = 4.0 mm | Cod. BJ722-14001
• M5X0.80 | D = 16 mm | L = 42 mm | L1 = 16 mm | L2 = 10 mm | L3 = 4 mm | W = 5.0 mm | Cod. BJ722-16001
• M5X0.80 | D = 18 mm | L = 46 mm | L1 = 17 mm | L2 = 10 mm | L3 = 5 mm | W = 5.5 mm | Cod. BJ722-18001
• M5X0.80 | D = 20 mm | L = 47 mm | L1 = 17 mm | L2 = 10 mm | L3 = 5 mm | W = 6.0 mm | Cod. BJ722-20001
• M5X0.80 | D = 22 mm | L = 49 mm | L1 = 19 mm | L2 = 10 mm | L3 = 5 mm | W = 7.0 mm | Cod. BJ722-22001
• M5X0.80 | D = 25 mm | L = 49 mm | L1 = 19 mm | L2 = 10 mm | L3 = 5 mm | W = 8.0 mm | Cod. BJ722-25001

Media / Documenti
Scheda tecnica (PDF) disponibile su richiesta.

Accessori / Articoli correlati

• NKL — Estrattore di perni (martello a inerzia) per rimozione dei perni di localizzazione
• 02020, 031x, 03108, BJ401, BJ710 — varianti e stili correlati di perni di localizzazione

Specifiche tecniche

• Materiale: acciaio SK95
• Finitura / trattamento: temprato e rettificato con precisione
• Funzione: posizionamento e allineamento precisi di attrezzature e pezzi; può fungere da arresti temprati o piedini per attrezzature
• Filettature disponibili: M3 x 0,50, M5 x 0,80
• Diametri e lunghezze disponibili: D = 6, 8, 10, 12, 14, 16, 18, 20, 22, 25 mm (vedere opzioni di codice)
• Codici prodotto: BJ722-06001 a BJ722-25001
