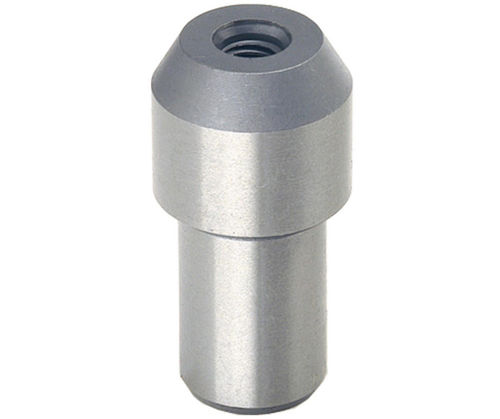

Elemento di centraggio con gambo filettato BJ721 series

Descrizione del prodotto
I perni di posizionamento cilindrici BJ721 sono impiegati per posizionare e allineare con precisione attrezzature e pezzi nelle operazioni di lavorazione e assemblaggio. Possono essere utilizzati anche come battute temprate o piedini per attrezzature. Realizzati in acciaio SK95, temprati e rettificati per garantire precisione dimensionale.

Tipologie di prodotto

• BJ721 — Perno di posizionamento, testa tonda, con spalla
• BJ723 — Perno di posizionamento, testa romboidale, con spalla

Opzioni pezzo

• BJ721-08021 — Filettatura: M3×0.50 | D p6: 5 | D1 h6: 8 | L: 10 | L1: 9 | L2: 4.5 | L3: 3
• BJ721-10021 — Filettatura: M3×0.50 | D p6: 7 | D1 h6: 10 | L: 11 | L1: 11 | L2: 4.5 | L3: 3
• BJ721-12021 — Filettatura: M5×0.80 | D p6: 8 | D1 h6: 12 | L: 13 | L1: 12 | L2: 8.0 | L3: 4
• BJ721-14021 — Filettatura: M5×0.80 | D p6: 10 | D1 h6: 14 | L: 15 | L1: 13 | L2: 8.0 | L3: 4
• BJ721-16021 — Filettatura: M5×0.80 | D p6: 12 | D1 h6: 16 | L: 18 | L1: 14 | L2: 8.0 | L3: 4
• BJ721-18021 — Filettatura: M5×0.80 | D p6: 13 | D1 h6: 18 | L: 20 | L1: 15 | L2: 8.0 | L3: 5
• BJ721-20021 — Filettatura: M5×0.80 | D p6: 14 | D1 h6: 20 | L: 22 | L1: 15 | L2: 8.0 | L3: 5
• BJ721-22021 — Filettatura: M5×0.80 | D p6: 16 | D1 h6: 22 | L: 22 | L1: 17 | L2: 8.0 | L3: 5
• BJ721-25021 — Filettatura: M5×0.80 | D p6: 18 | D1 h6: 25 | L: 25 | L1: 17 | L2: 8.0 | L3: 5

Media
Specifiche (PDF) disponibili per questo prodotto.

Specifiche tecniche

• Materiale: acciaio SK95
• Finitura: temprato e rettificato con precisione
• Usi principali: posizionamento e allineamento precisi di attrezzature e pezzi; può essere usato come battuta temprata o piedino per attrezzature
• Tipi di testa: tonda (BJ721) e romboidale (BJ723)
• Caratteristica: fornito con spalla
• Formati filettatura disponibili nelle parti elencate: M3×0.50 e M5×0.80
• Più varianti con diametri e lunghezze differenti (vedere Opzioni pezzo sopra)
