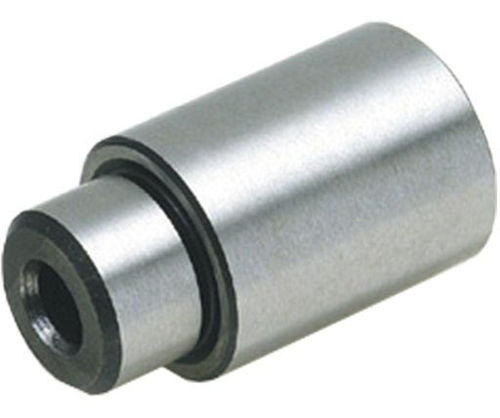

Elemento di centraggio a base esagonale BJ401 series

con gambo filettato

Descrizione
Questi perni di posizionamento bordo sono progettati per posizionare e allineare con precisione utensili e pezzi. Possono anche essere utilizzati come arresti temprati o come piedi per utensili. Il perno rotondo è fissato con una vite a testa cilindrica con esagono incassato. Realizzati in acciaio SK95, temprati, rettificati di precisione e con finitura ossido nero.

Opzioni pezzo

• BJ401-04001 — SKU: 142529; Numero pezzo: BJ401-04001; Filettatura: M4; D: 10 mm; D1: 15 mm; H: 10 mm; H1: 8 mm; H2: 5 mm
• BJ401-04002 — SKU: 142530; Numero pezzo: BJ401-04002; Filettatura: M4; D: 10 mm; D1: 15 mm; H: 20 mm; H1: 8 mm; H2: 5 mm
• BJ401-06001 — SKU: 142531; Numero pezzo: BJ401-06001; Filettatura: M6; D: 15 mm; D1: 20 mm; H: 15 mm; H1: 10 mm; H2: 7 mm
• BJ401-06002 — SKU: 142532; Numero pezzo: BJ401-06002; Filettatura: M6; D: 15 mm; D1: 20 mm; H: 25 mm; H1: 10 mm; H2: 7 mm
• BJ401-10001 — SKU: 142533; Numero pezzo: BJ401-10001; Filettatura: M10; D: 20 mm; D1: 30 mm; H: 15 mm; H1: 12 mm; H2: 11 mm
• BJ401-10002 — SKU: 142534; Numero pezzo: BJ401-10002; Filettatura: M10; D: 20 mm; D1: 30 mm; H: 35 mm; H1: 12 mm; H2: 11 mm
• BJ401-12001 — SKU: 142535; Numero pezzo: BJ401-12001; Filettatura: M12; D: 25 mm; D1: 40 mm; H: 20 mm; H1: 15 mm; H2: 13 mm
• BJ401-12002 — SKU: 142536; Numero pezzo: BJ401-12002; Filettatura: M12; D: 25 mm; D1: 40 mm; H: 40 mm; H1: 15 mm; H2: 13 mm

Media / Documenti
PDF delle specifiche disponibile per il prodotto BJ401 (vedere la documentazione del prodotto).

Specifiche tecniche

• Modello: BJ401
• Stile: Perno di posizionamento bordo — cilindro
• Materiale: acciaio SK95
• Trattamento / Finitura: temprato, rettificato di precisione, finitura ossido nero
• Montaggio: perno rotondo montato e fissato con vite a testa cilindrica con esagono incassato
• Usi principali: posizionamento e allineamento di utensili e pezzi; può essere usato come arresto temprato o come piedi per utensili
• Taglie filettatura disponibili: M4, M6, M10, M12
• Dimensioni varianti disponibili: vedere le opzioni pezzo sopra
