Elemento di centraggio con gambo filettato BJ720 series

Descrizione

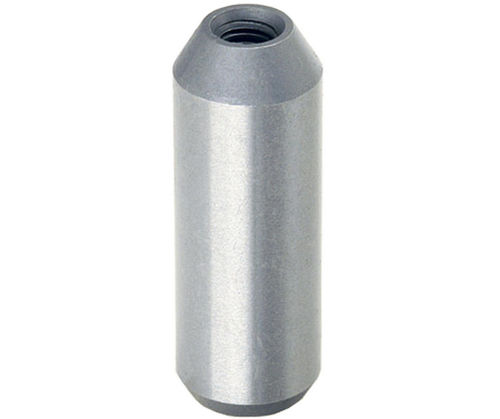

Questi perni di posizionamento a testa tonda sono progettati per posizionare e allineare con precisione attrezzature e pezzi. Realizzati in acciaio SK95, sono temprati e rettificati con precisione. Possono inoltre essere usati come arresto temprato o come piedini per attrezzature.

Tipi di prodotto

• BJ720 — Perno di posizionamento — Testa tonda
• BJ722 — Perno di posizionamento — Testa a diamante

Opzioni pezzo

• ID 129782 — Numero parte BJ720-06001 — Filettatura M3X0.50 — D 6 mm — L 20 mm — L1 2 mm — L2 6 mm
• ID 129783 — Numero parte BJ720-08001 — Filettatura M3X0.50 — D 8 mm — L 25 mm — L1 3 mm — L2 6 mm
• ID 142547 — Numero parte BJ720-10001 — Filettatura M3X0.50 — D 10 mm — L 30 mm — L1 3 mm — L2 6 mm
• ID 142548 — Numero parte BJ720-12001 — Filettatura M5X0.80 — D 12 mm — L 34 mm — L1 4 mm — L2 10 mm
• ID 142549 — Numero parte BJ720-14001 — Filettatura M5X0.80 — D 14 mm — L 38 mm — L1 4 mm — L2 10 mm
• ID 142550 — Numero parte BJ720-16001 — Filettatura M5X0.80 — D 16 mm — L 42 mm — L1 4 mm — L2 10 mm
• ID 142551 — Numero parte BJ720-18001 — Filettatura M5X0.80 — D 18 mm — L 46 mm — L1 5 mm — L2 10 mm
• ID 142552 — Numero parte BJ720-20001 — Filettatura M5X0.80 — D 20 mm — L 47 mm — L1 5 mm — L2 10 mm
• ID 142553 — Numero parte BJ720-22001 — Filettatura M5X0.80 — D 22 mm — L 49 mm — L1 5 mm — L2 10 mm
• ID 142554 — Numero parte BJ720-25001 — Filettatura M5X0.80 — D 25 mm — L 49 mm — L1 5 mm — L2 10 mm

Documenti / Media
PDF delle specifiche disponibile (scheda tecnica del prodotto).

Caratteristiche tecniche

• Materiale: acciaio SK95
• Condizione: temprato e rettificato con precisione
• Varianti: testa tonda (BJ720) o testa a diamante (BJ722)
• Usi tipici: posizionamento e allineamento precisi di attrezzature e pezzi; può essere usato come arresto temprato o come piedini per attrezzature
• Diametri disponibili (D): 6, 8, 10, 12, 14, 16, 18, 20, 22, 25 mm
• Tipi di filettatura per gamma: M3X0.50 per D 6–10 mm; M5X0.80 per D 12–25 mm
• Le lunghezze complessive (L) disponibili sono indicate per ciascuna opzione pezzo sopra
