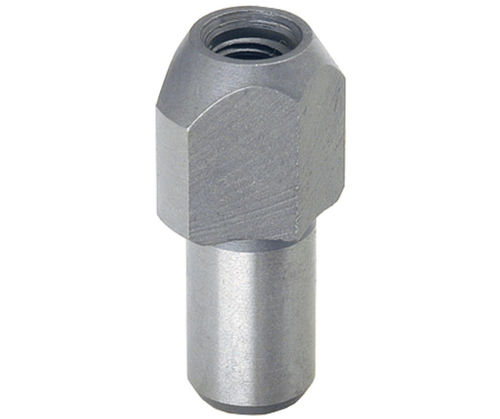

Elemento di centraggio con gambo filettato BJ723 series

Descrizione
I perni di posizionamento a testa romboidale BJ723 sono progettati per fornire un posizionamento e un allineamento precisi di attrezzature e pezzi. Possono essere utilizzati come punti di fine corsa temprati e come piedini per attrezzature. Realizzati in acciaio SK95, i perni sono temprati e rettificati con precisione per garantire adattamento e ripetibilità costanti.

Tipi di prodotto

• BJ721 — Perni di posizionamento — Testa tonda, con spalla
• BJ723 — Perni di posizionamento — Testa a rombo, con spalla

Opzioni di riferimento

• BJ723-08021 — M3×0.50 — D 5 mm / D1 8 mm / L 10 mm
• BJ723-10021 — M3×0.50 — D 7 mm / D1 10 mm / L 11 mm
• BJ723-12021 — M5×0.80 — D 8 mm / D1 12 mm / L 13 mm
• BJ723-14021 — M5×0.80 — D 10 mm / D1 14 mm / L 15 mm
• BJ723-16021 — M5×0.80 — D 12 mm / D1 16 mm / L 18 mm
• BJ723-18021 — M5×0.80 — D 13 mm / D1 18 mm / L 20 mm
• BJ723-20021 — M5×0.80 — D 14 mm / D1 20 mm / L 22 mm
• BJ723-22021 — M5×0.80 — D 16 mm / D1 22 mm / L 22 mm
• BJ723-25021 — M5×0.80 — D 18 mm / D1 25 mm / L 25 mm

Media
Specifiche disponibili in PDF (scheda tecnica del prodotto).

Caratteristiche tecniche

• Materiale: acciaio SK95
• Condizione: temprato e rettificato con precisione
• Stile della testa: rombo
• Caratteristica: con spalla (per posizionamento positivo e trasferimento del carico)
• Usi principali: posizionamento e allineamento precisi di attrezzature e pezzi; può essere usato come fermo temprato o come piedino per attrezzature
• Modelli: BJ723 (testa rombo); correlato BJ721 (testa tonda)
• Filetti disponibili: M3×0.50, M5×0.80
• Diametri D (p6) disponibili: 5, 7, 8, 10, 12, 13, 14, 16, 18 mm
• Misure D1 corrispondenti (h6): 8, 10, 12, 14, 16, 18, 20, 22, 25 mm
