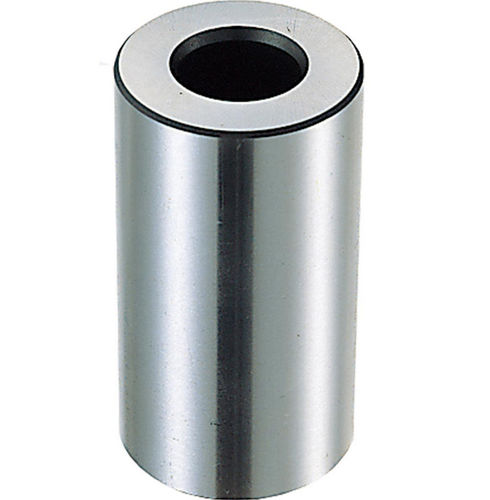

Manicotto di posizionamento BJ400 series

Panoramica del prodotto
Questi ricevitori di centraggio cilindrici sono progettati per l'uso con i perni di centraggio BJ701 per posizionare un componente e consentire il fissaggio simultaneo tramite un unico foro per vite di centraggio. Realizzati in acciaio 1050, ogni ricevitore è temprato, rettificato con precisione e finito con ossido nero per protezione e adattamento costante.

Opzioni pezzi disponibili (tabella)
ID | SKU | Numero pezzo | D (mm) | D1 H7 (mm) | D2 (mm) | H (mm) | H1 (mm) | Viti di centraggio consigliate
142623 | BJ400-12025 | BJ400-12025 | 40 | 12 | 20 | 25 | 12 | BJ701-12045
142624 | BJ400-12050 | BJ400-12050 | 40 | 12 | 20 | 50 | 12 | BJ701-12045
128639 | BJ400-12075 | BJ400-12075 | 40 | 12 | 20 | 75 | 12 | BJ701-12045
142625 | BJ400-16050 | BJ400-16050 | 50 | 16 | 26 | 50 | 15 | BJ701-16055
128643 | BJ400-16075 | BJ400-16075 | 50 | 16 | 26 | 75 | 15 | BJ701-16055
128645 | BJ400-16100 | BJ400-16100 | 50 | 16 | 26 | 100 | 25 | BJ701-16065
142626 | BJ400-16125 | BJ400-16125 | 50 | 16 | 26 | 125 | 25 | BJ701-16065

Materiale informativo
Specifiche e disegni dimensionali disponibili in PDF scaricabile.

Specifiche tecniche

• Uso previsto: ricevitore di centraggio cilindrico per perni BJ701; consente di posizionare e fissare un componente con un unico foro per vite di centraggio.
• Materiale: acciaio 1050.
• Finitura: ossido nero.
• Trattamento: temprato e rettificato con precisione per garantire accuratezza di centraggio ripetibile.
• Numeri di pezzo e dimensioni nominali disponibili sopra (D, D1 H7, D2, H, H1) con la vite di centraggio raccomandata.
