Elemento di centraggio con gambo filettato BJ710 series

Panoramica del prodotto

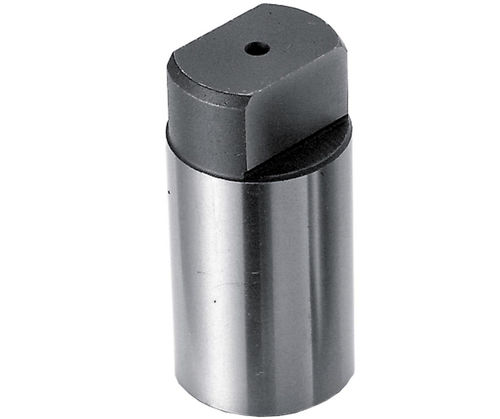

Queste chiavette di posizionamento sono utilizzate per localizzare una piastra di attrezzaggio su un tavolo macchina con fori di localizzazione 30G6. Realizzate in acciaio 1045, indurite e rettificate di precisione con finitura a ossido nero.

Applicazione
Per piastre d'attrezzaggio con fori di localizzazione 30G6 sul tavolo macchina.

Varianti prodotto

• ID 142543 — SKU BJ710-14030 — Filetto M6 x 1.00 (profondità 10 mm) — D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 14 mm
• ID 142544 — SKU BJ710-18030 — Filetto M6 x 1.00 (profondità 10 mm) — D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 18 mm
• ID 142545 — SKU BJ710-20030 — Filetto M6 x 1.00 (profondità 10 mm) — D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 20 mm
• ID 142546 — SKU BJ710-22030 — Filetto M6 x 1.00 (profondità 10 mm) — D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 22 mm

Tipologie di prodotto correlate

• Perni di posizionamento / Chiavetta di posizionamento
• Per piastre d'attrezzaggio con fori 30G6

Caratteristiche / Specifiche tecniche

• Modello: BJ710
• Materiale: Acciaio 1045
• Trattamento termico: Indurito
• Finitura: Ossido nero
• Produzione: Rettificato di precisione
• Filetto (nelle varianti): M6 x 1.00, profondità 10 mm
• Dimensioni comuni: D = 30 mm, D1 = 29 mm, L = 64 mm, L1 = 15 mm
• Larghezze disponibili (W): 14 mm, 18 mm, 20 mm, 22 mm
• Uso tipico: Posizionamento di piastre d'attrezzaggio su tavoli macchina con fori 30G6
