Briglia di fissaggio QLSCW

Panoramica

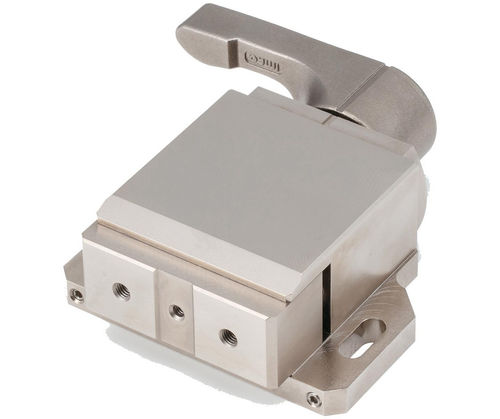

Questo morsetto laterale QLSCW36-200 (Stablelock) offre una lunga corsa della ganascia con una ganascia spinta in avanti che esercita anche una forza verso il basso per evitare il sollevamento del pezzo. Fornisce una forza di serraggio costante con un 'clic' tattile al punto finale di serraggio per evitare il serraggio eccessivo e danni al pezzo. Linee di indicazione su maniglia e corpo mostrano lo stato bloccato/sbloccato. Montaggio dall'alto con due fori; adatto per bloccaggi in lavorazioni meccaniche e attrezzature di produzione che richiedono serraggio laterale ripetibile.

Caratteristiche principali

• Lunga corsa e serraggio fermo tramite azione della ganascia spinta in avanti
• Forza verso il basso impedisce il sollevamento del pezzo
• Forza di serraggio costante con sensazione tattile di 'clic' al termine
• Indicazione visiva bloccato/sbloccato tramite linee di allineamento
• Montaggio superiore con due fori per fissaggio sicuro

Montaggio e funzionamento

• Si monta dall'alto utilizzando due fori di fissaggio
• Serraggio attivato/disattivato ruotando la maniglia
• Configurazione maniglia/asse progettata per operazioni ripetibili

Materiali e costruzione

• Corpo e ganascia: acciaio 1045 placcato nichel per deposizione chimica; ganascia temprata e rinvenuta
• Cilindro camma: acciaio 4140 placcato nichel per deposizione chimica
• Maniglia: acciaio inossidabile 304

Specifiche tecniche

• Model / Series: QLSCW (Stablelock)
• Parte selezionata: QLSCW36-200
• Filetto: M5 x 0,80 mm
• Lunghezza corpo: 60 mm
• Distanza tra centri dei fori: 32 mm
• Altezza complessiva (non serrata): 67,3 mm
• Altezza corpo: 36 mm
• Altezza superficie di contatto: 23 mm
• Corsa: ganascia forzata in avanti per lunga corsa e serraggio fermo
• Montaggio: montaggio dall'alto con due fori di fissaggio
• Larghezza complessiva: 86 mm; larghezza del corpo: 58 mm
