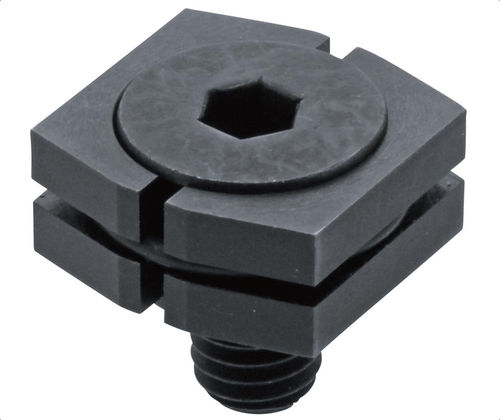

Morsetto a cuneo a basso profilo CP132 series

in acciaio

Descrizione
La serraggio della vite esagonale espande le ganasce verso l'esterno e verso il basso, evitando il sollevamento del pezzo. Progettato per serrare due pezzi contro fermagli fissi. Profilo basso e dimensioni compatte riducono i tempi di setup e aumentano il numero di pezzi per carico. CP132-A utilizza vite a testa svasata; CP132-B utilizza vite a testa cilindrica con impronta esagonale incassata. Ganasce: acciaio SNCM439, durezza HRC33-39, finitura ossido nero. Rondella: acciaio 4135, finitura ossido nero. O-ring: gomma fluorurata.

Opzioni pezzi (tabella)
ID | SKU | Numero pezzo | Filetto | L at W Max. mm | W Min. mm | W Max. mm | W1 mm | W2 mm | W3 mm | H at W Min. mm | H at W Max. mm | H1 at W Min. mm | K mm | Forza di serraggio (Lbs) | Coppia ammessa vite (ft/lbs) | PN
132036 | CP132-05001A | CP132-05001A | M5x0.80x15 | 9.5 | 12 | 14 | 12 | 10 | 3.3 | 7.2 | 6.2 | 0.3 | 3 | 449 | 3.17 |
132037 | CP132-05001B | CP132-05001B | M5x0.80x16 | 9.6 | 12 | 14 | 12 | 10 | 3.3 | 7.2 | 6.2 | 6.2 | 4 | 674 | 3.98 |
132038 | CP132-06001A | CP132-06001A | M6x1.00x16 | 9.3 | 15 | 17 | 14.8 | 12 | 4 | 8.5 | 7.5 | 0.3 | 4 | 786 | 5.38 |
132039 | CP132-06001B | CP132-06001B | M6x1.00x18 | 10.2 | 15 | 17 | 14.8 | 12 | 4 | 8.5 | 7.5 | 7.3 | 5 | 1,011 | 6.72 |
132040 | CP132-08001A | CP132-08001A | M8x1.25x20 | 11.3 | 18.5 | 21.5 | 18.4 | 16 | 5.3 | 11.4 | 9.9 | 0.4 | 5 | 1,124 | 13.28 |
132041 | CP132-08001B | CP132-08001B | M8x1.25x25 | 14.9 | 18.5 | 21.5 | 18.4 | 16 | 5.3 | 11.4 | 9.9 | 9.8 | 6 | 2,023 | 16.23 |

Media
Video prodotto disponibile: cp132.mp4
Specifiche disponibili: cp132-e.pdf

Caratteristiche / Specifiche tecniche

• Modello: CP132 (tipo cuneo, mini)
• Funzione: La serraggio della vite esagonale espande le ganasce verso l'esterno e verso il basso per evitare il sollevamento del pezzo; progettato per serrare due pezzi contro fermagli fissi
• Profilo basso e dimensioni ridotte per setup più rapido e maggior numero di pezzi per carico
• Varianti: CP132-A (vite a testa svasata) e CP132-B (vite a testa cilindrica con impronta esagonale)
• Ganasce: acciaio SNCM439, durezza HRC33-39, finitura ossido nero
• Rondella: acciaio 4135, finitura ossido nero
• O-ring: gomma fluorurata
• Opzioni filettatura / pezzi disponibili: M5x0.80x15, M5x0.80x16, M6x1.00x16, M6x1.00x18, M8x1.25x20, M8x1.25x25 (vedere la tabella per dati dimensionali e forze di serraggio)
• Forze di serraggio (esempi dalla tabella): 449 lbf (CP132-05001A) fino a 2,023 lbf (CP132-08001B)
