Briglia di fissaggio QLSCH series

Panoramica del prodotto

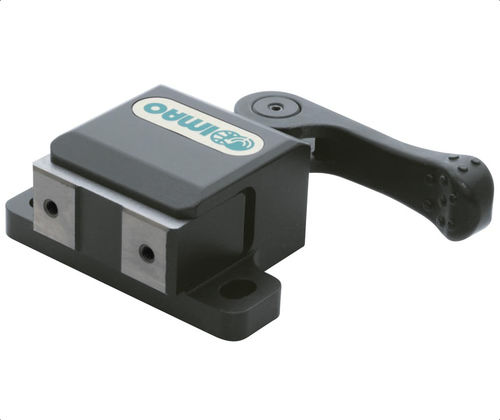

Queste morse a camma laterali QLSCH sono dispositivi azionati a camma che spingono le ganasce in avanti per il bloccaggio rapido e sicuro del pezzo. Le versioni light hanno ganasce a molla che si ritirano alla liberazione della camma per carico/scarico; le versioni standard tirano indietro le ganasce al rilascio della camma. La posizione della maniglia è regolabile per evitare interferenze. Le ganasce rettificate con precisione consentono il serraggio su superfici finite. Si montano dall'alto mediante due fori di fissaggio.

Tipi di prodotto

• QLSCH — morse a camma laterali
• Maniglia a camma
• Corpo in acciaio, montaggio superiore

Parti / Varianti

• QLSCH32 — filettatura M4x0.70, D 6,6 mm, L 51 mm, corsa di serraggio 1,6 mm, forza di serraggio ca. 135 lbs
• QLSCH32L — filettatura M4x0.70, D 6,6 mm, L 51 mm, corsa 0,3 mm (avanzata 0,8 mm), forza ca. 135 lbs
• QLSCH40 — filettatura M5x0.80, D 8,6 mm, L 67 mm, corsa di serraggio 2,2 mm, forza ca. 270 lbs
• QLSCH40L — filettatura M5x0.80, D 8,6 mm, L 67 mm, corsa 0,4 mm (avanzata 0,8 mm), forza ca. 270 lbs

Media / File

• Video: 'Video Clip - Clamping Action' (MP4)
• Illustrazione / Istruzioni: 'Features, How To Use, Installation Instructions, Changing Handle Positions' (GIF)
• Specifiche tecniche (PDF)

Specifiche tecniche

• Tipo di serraggio: morsetto laterale azionato a camma — la camma spinge le ganasce in avanti per un bloccaggio rapido e sicuro.
• Versione leggera: ganasce a molla che si ritirano al rilascio della camma per carico/scarico.
• Versione standard: il rilascio della camma richiama indietro le ganasce per carico/scarico.
• Maniglia: maniglie in acciaio; posizione regolabile per evitare interferenze. Finitura maniglia: elettroless per le versioni leggere; ossido nero per le versioni standard.
• Corpo: acciaio legato 1045 con finitura ossido nero.
• Ganasce: acciaio 1045, temprato e rettificato con precisione — adatte per superfici finite.
• Montaggio: fissaggio dall'alto con due fori di montaggio.
• SKU disponibili: QLSCH32, QLSCH32L, QLSCH40, QLSCH40L (vedere varianti per filettatura, dimensioni, corsa e forza per riferimento).
• Esempi di corse di serraggio: 1,6 mm, 0,3 mm, 2,2 mm, 0,4 mm (dipende dalla SKU).
• Esempi di forze di serraggio: ~135 lbs (QLSCH32 / 32L), ~270 lbs (QLSCH40 / 40L).
