Briglia di fissaggio PTSC1 series

Panoramica

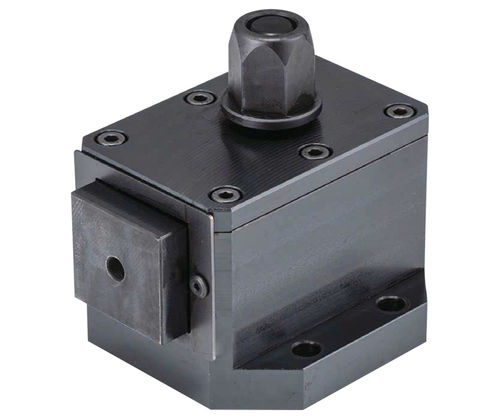

Morsetto laterale PTSC1 progettato per attrezzature di produzione manuali e automatizzate. La testa esagonale posizionata in alto, ruotando, spinge la ganascia in avanti per applicare la forza di serraggio. La testa esagonale può essere azionata manualmente, con chiave a impulsi o con avvitatrice per dadi su linee automatizzate. Un foro filettato M6 sulla ganascia consente il montaggio di pinze di presa o accessori di bloccaggio.

Materiali e costruzione

• Corpo e ganascia: acciaio 4140
• Testa esagonale: acciaio 4135, temprato e rinvenuto, finitura ossido nero
• Piastra di copertura: acciaio 1045, temprato e rinvenuto, finitura ossido nero

Funzionamento e montaggio

• La testa esagonale superiore spinge la ganascia in avanti durante la rotazione
• Azionabile manualmente, con chiave a impulsi o con avvitatrice per dadi per linee automatizzate
• Foro filettato M6 sulla ganascia per il montaggio di pinze o utensili

Varianti e dati tecnici

• PTSC1-12 — Corsa: 8 mm; W: 32 mm; H: 50 mm; Forza di serraggio: 1350 ft/lbs; Coppia di serraggio ammissibile: 240 Lbs
• PTSC1-16 — Corsa: 11 mm; W: 42 mm; H: 65 mm; Forza di serraggio: 2250 ft/lbs; Coppia di serraggio ammissibile: 470 Lbs

Media

• Video: Video Clip - Operation (video di funzionamento del prodotto)
• Documento: Specifications (PDF)

Applicazioni

• Bloccaggio pezzi in attrezzature di lavorazione e linee di assemblaggio automatizzate
• Integrazione con avvitatori per dadi per serraggi ripetibili e ad alta velocità
• Adattamento delle ganasce tramite foro filettato M6 per pinze personalizzate
