Briglia di fissaggio BJ112 series

Panoramica

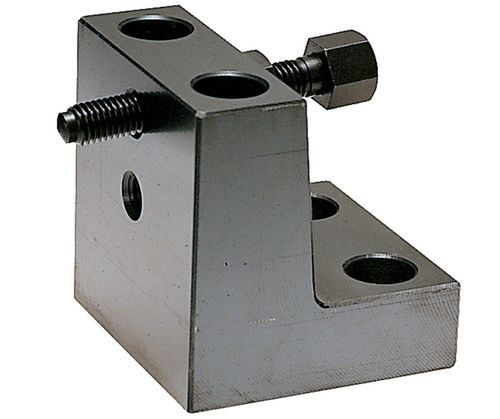

La vite si sposta verso il basso e in avanti quando la vite di serraggio viene avvitata, fornendo un'azione di serraggio laterale controllata. Progettata per l'uso con blocco di supporto, martinetto a vite o martinetto miniatura per fissare i pezzi in operazioni di assemblaggio e lavorazione. Corpo con finitura ossido nero; vite temprata e rinvenuta con finitura ossido nero.

Parti disponibili (tabella)

• ID 142263 — SKU BJ112-08025 — Filetto: M8 (M8×1.25-50L) — L: 20 mm — W: 45 mm — H: 55 mm — V: 3° — Forza di serraggio: 3,510 lbs — Coppia vite: 18 ft/lbs.
• ID 142264 — SKU BJ112-16050 — Filetto: M16 (M16×2.00-80L) — L: 33 mm — W: 85 mm — H: 90 mm — V: 5° — Forza di serraggio: 14,000 lbs — Coppia vite: 147 ft/lbs.

Opzioni pezzo

• Larghezza totale (mm): 45 o 85
• Altezza totale (mm): 55 o 90

Specifiche tecniche

• Funzione: La vite si sposta verso il basso e in avanti quando la vite di serraggio viene avvitata, permettendo il serraggio laterale.
• Applicazione: Usare con blocco di supporto, martinetto a vite o martinetto miniatura per serrare i pezzi durante assemblaggio, saldatura o lavorazioni meccaniche.
• Materiale corpo: Acciaio 1045 con finitura ossido nero.
• Materiale vite: Acciaio 4135, temprato e rinvenuto, con finitura ossido nero.
• Varianti disponibili e dati chiave:

  • BJ112-08025 — Filetto: M8 (M8×1.25-50L); L: 20 mm; W: 45 mm; W1: 25 mm; H: 55 mm; H1: 45 mm; H2: 30 mm; H3: 20 mm; H4: 18 mm; H5: 7 mm; V: 3°; Forza di serraggio: 3,510 lbs; Coppia vite: 18 ft/lbs.
  • BJ112-16050 — Filetto: M16 (M16×2.00-80L); L: 33 mm; W: 85 mm; W1: 50 mm; H: 90 mm; H1: 75 mm; H2: 50 mm; H3: 33 mm; H4: 27 mm; H5: 10 mm; V: 5°; Forza di serraggio: 14,000 lbs; Coppia vite: 147 ft/lbs.
