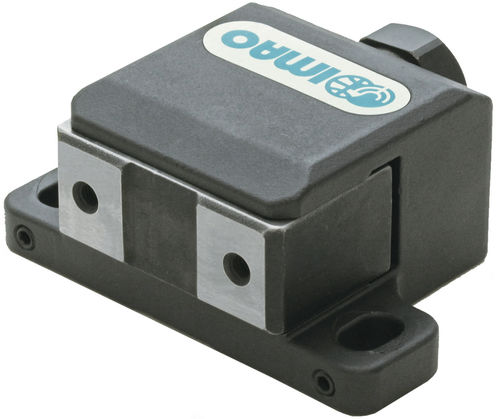

Briglia di fissaggio QLSCH-H

Descrizione
Queste ganasce laterali QLSCH-H utilizzano un meccanismo di serraggio a vite che spinge la mascella in avanti, offrendo una lunga corsa di serraggio e una presa sicura. La mascella genera una forza verso il basso che evita il sollevamento del pezzo ed è rettificata con precisione per il serraggio su superfici finite. Si monta dall'alto con due fori di fissaggio. Il serraggio si esegue con chiave fissa o chiave esagonale. Corpo e mascella in acciaio 1045 con finitura ossido nero; albero in acciaio 4140.

Tipi di prodotto

• Estremità esagonale, tipo vite
• Acciaio 1045, serraggio con chiave fissa o chiave esagonale

Opzioni pezzi (tabella)
Intestazione: ID | SKU | Filetto (T) | Filetto (T1) | d | L | L1 | L2 | L3 | L4 | L5 | W | W1 | W2 | W3 | W4 | H | H1 | H2 | H3 | H4 | H5 | P | P1 | Corsa di serraggio | Forza di serraggio (Lbs) | Coppia vite (Lbs) | PN
142213 | QLSCH32H | M4X0.70 - Prof. 6 | M4X0.7-6L | 6.6 | 52 | 10 | 48 | 20 | 14 | 3 | 75 | 45 | 15 | 19 | 8 | 32 | 27 | 18 | 18 | 18 | 8 | 60 | 30 | 3 | 2,020 | 18 |
142240 | QLSCH40H | M5X0.80 - Prof. 8 | M5X0.8-8L | 8.6 | 69 | 13 | 63 | 26 | 19 | 4 | 100 | 60 | 20 | 24 | 10 | 40 | 33 | 22 | 22 | 22 | 10 | 80 | 40 | 4 | 3,150 | 37 |

Caratteristiche / Specifiche tecniche

• Modello: QLSCH-H
• Meccanismo di serraggio: tipo vite; la mascella è spinta in avanti creando una forza verso il basso per evitare il sollevamento del pezzo
• Mascella: rettificata con precisione per superfici finite
• Corpo e mascella: acciaio 1045, finitura ossido nero
• Albero: acciaio 4140
• Montaggio: montaggio dall'alto con due fori di fissaggio
• Utensili di serraggio: chiave fissa o chiave esagonale
• SKU disponibili: QLSCH32H, QLSCH40H (vedere Opzioni pezzi per dimensioni, forza di serraggio e coppia vite)
• Media: PDF specifiche e video prodotto disponibili nella pagina prodotto
