Briglia di fissaggio CP110 series

Prodotto

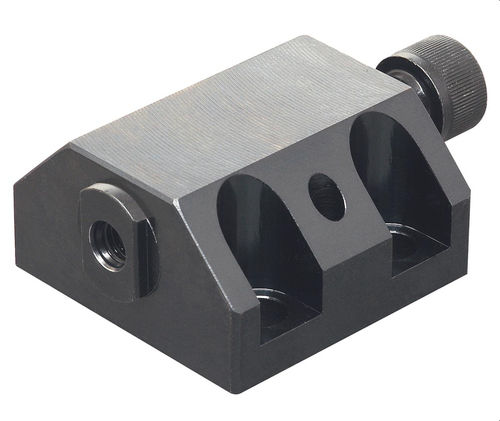

Morsetto a spinta CP110 con vite a testa — morsetto laterale per pezzi cilindrici

Tipi di prodotto

• CP110 — Morsetto a spinta (morsetti laterali)
• CP112 — V-pad per morsetto a spinta (morsetti laterali)

Descrizione
Progettato per essere utilizzato con i V-pad (CP112) per il serraggio di pezzi tondi. È possibile realizzare pad personalizzati per adattarsi a applicazioni specifiche. Costruito in acciaio legato con finitura ossido nero; fornito con vite a testa per il montaggio.

Opzioni pezzo (tabella)
Colonne: ID – SKU – Numero parte – T (Filetto) – T1 (Filetto) – T2 – D (mm) – D1 (mm) – L (mm) – L1 (mm) – L2 (mm) – L3 (mm) – L4 (mm) – L5 (mm) – L6 (mm) – W (mm) – H (mm) – H1 (mm) – H2 (mm) – S – Forza di serraggio (Lbs) – Coppia vite (ft/lbs) – PN
128742 – CP110-08024 – CP110-08024 – M5X0.8X8 – M8X1.25 – M5 – 4 – 14 – 35 – 7.5 – 20 – 2.0 – 9.5 – 26 – 10.0 – 10 – 24 – 14 – 7 – 8 – 1,393 – 7.3 –
128744 – CP110-10029 – CP110-10029 – M6X1X10 – M10X1.50 – M6 – 4 – 18 – 45 – 10 – 25 – 2.0 – 12.0 – 35 – 12.5 – 12 – 29 – 16 – 8 – 10 – 2,472 – 16.2 –
128746 – CP110-12031 – CP110-12031 – M8X1.25X12 – M12X1.75 – M8 – 6 – 20 – 55 – 12.5 – 30 – 2.5 – 15.0 – 40 – 15.0 – 14 – 31 – 18 – 8 – 12 – 4,496 – 35.4 –
128748 – CP110-16037 – CP110-16037 – M10X1.5X15 – M16X2.00 – M10 – 8 – 25 – 70 – 15 – 40 – 3.0 – 18.0 – 50 – 7.5 – 19 – 37 – 20 – 8 – 16 – 8,317 – 81.2 –

Dimensioni disponibili / Selezione

• Lunghezza corpo (mm): 35, 45, 55, 70
• Altezza totale (mm): 24, 29, 31, 37

Media / Documenti
PDF delle specifiche disponibile per questo prodotto.

Specifiche tecniche

• Materiale: Acciaio legato
• Finitura: Ossido nero
• Uso principale: Progettato per serrare pezzi tondi utilizzando V-pad; compatibile con pad personalizzati
• Pad compatibile: V-pad (CP112 è il V-pad per il morsetto a spinta)
• Taglie filettature e opzioni di fissaggio: multiple combinazioni indicate nelle opzioni pezzo (esempi: M5, M6, M8, M10; T1: M8x1.25, M10x1.50, M12x1.75, M16x2.00)
• Intervallo lunghezze corpo: 35–70 mm (selezionabile)
• Intervallo altezze totali: 24–37 mm (selezionabile)
• Forza di serraggio (esempi): da ~1,393 lbs a ~8,317 lbs a seconda della variante
• Coppia vite (esempi): da ~7.3 ft/lbs a ~81.2 ft/lbs a seconda della variante
• Variante dimensionali dettagliate disponibili (vedere la tabella Opzioni pezzo per le dimensioni per SKU)
