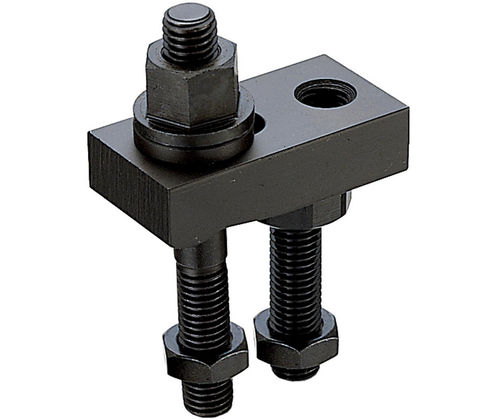

Unità di bloccaggio meccanica BJ156-A

per pezzi da lavorarein acciaioin acciaio brunito

Descrizione
Questo morsetto a fascia fornisce una forza di serraggio elevata per fissare matrici, attrezzature e pezzi su un'ampia gamma di macchine utensili. La lunga fessura di montaggio consente ampi spostamenti del morsetto e un posizionamento preciso. L'estremità della fascia è filettata per il supporto. I perni sono in acciaio 4135, temprato e ricotto, finitura ossido nero; il corpo del morsetto e le altre parti sono in acciaio 1045, temprato e ricotto, finitura ossido nero. Disponibile con filettature M8×1.25 o M10×1.50 in diverse lunghezze e configurazioni SKU; la forza di serraggio varia in base alla SKU (vedere le opzioni delle parti).

Tipi di prodotto

• BJ156-A — Morsetti a fascia — Gruppi morsetto a raggio filettato, tipo A
• BJ156-B — Morsetti a fascia — Gruppi morsetto a raggio filettato, tipo B

Opzioni componenti (tabella)
Dettaglio | ID | SKU | Filetto | L | L1 | L2 | L3 | L4 | W | H Max. | H1 | H2 | H3 | H4 | Forza di serraggio Min. (Lbs) | Forza di serraggio Max. (Lbs) | Coppia vite (ft/lbs) | PN
Row | 142484 | BJ156-08050A1 | M8×1.25 | 50 | 12 | 14 | 14 | 5 | 19 | 51 | 15 - 25 | 12 | 12 | 22 - 12 | 1,050 | 1,500 | 13 |
Row | 142485 | BJ156-08050A2 | M8×1.25 | 50 | 12 | 14 | 14 | 5 | 19 | 66 | 20 - 35 | 12 | 14 | 27 - 12 | 1,050 | 1,500 | 13 |
Row | 142486 | BJ156-08063A1 | M8×1.25 | 63 | 12 | 27 | 27 | 5 | 19 | 51 | 15 - 25 | 12 | 12 | 22 - 12 | 800 | 1,500 | 13 |
Row | 142487 | BJ156-08063A2 | M8×1.25 | 63 | 12 | 27 | 27 | 5 | 19 | 66 | 20 - 35 | 12 | 14 | 27 - 12 | 800 | 1,500 | 13 |
Row | 142488 | BJ156-08080A1 | M8×1.25 | 80 | 15 | 34 | 34 | 5 | 19 | 55 | 15 - 25 | 16 | 12 | 22 - 12 | 800 | 1,500 | 13 |
Row | 142489 | BJ156-08080A2 | M8×1.25 | 80 | 15 | 34 | 34 | 5 | 19 | 66 | 20 - 35 | 16 | 14 | 27 - 12 | 800 | 1,500 | 13 |
Row | 142490 | BJ156-10063A1 | M10×1.50 | 63 | 15 | 18 | 18 | 5 | 25 | 62 | 20 - 30 | 12 | 18 | 20 - 10 | 1,650 | 2,400 | 25 |
Row | 142491 | BJ156-10063A2 | M10×1.50 | 63 | 15 | 18 | 18 | 5 | 25 | 80 | 25 - 45 | 12 | 20 | 30 - 10 | 1,650 | 2,400 | 25 |
Row | 142492 | BJ156-10080A1 | M10×1.50 | 80 | 15 | 32 | 32 | 5 | 25 | 63 | 20 - 30 | 16 | 18 | 20 - 10 | 2,000 | 3,350 | 33 |
Row | 142493 | BJ156-10080A2 | M10×1.50 | 80 | 15 | 32 | 32 | 5 | 25 | 80 | 25 - 45 | 16 | 20 | 30 - 10 | 2,000 | 3,350 | 33 |

Media
PDF delle specifiche disponibile per questo prodotto.

Specifiche tecniche

• Applicazione: Fissaggio di matrici, attrezzature e pezzi su diverse macchine
• Montaggio: Fessura di montaggio lunga per ampia gamma di movimento e posizionamento
• Estremità della fascia: Filettata per supporto
• Materiale dei perni: Acciaio 4135, temprato e ricotto, finitura ossido nero
• Corpo del morsetto & altre parti: Acciaio 1045, temprato e ricotto, finitura ossido nero
• Filettature disponibili: M8×1.25 e M10×1.50 (varie lunghezze e configurazioni SKU)
• Intervallo di forza di serraggio (varia per SKU): circa 800 a 3.350 lbs (vedere la tabella delle opzioni componenti per i valori per SKU)
