Kit di serraggio per scanalatura a T F102 series

flangiatoin acciaio brunitoin acciaio

Panoramica

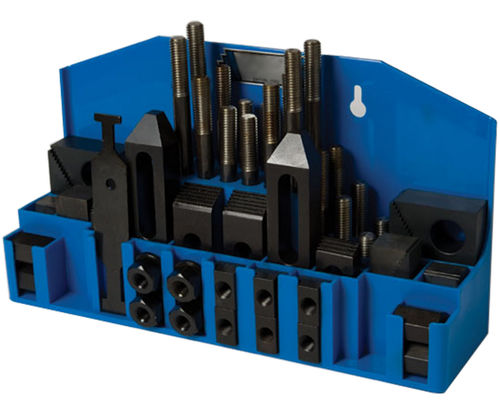

Kit di serraggio a cinghia con blocchi in acciaio da 1-1/2 pollici, per l'uso su tavoli macchina dotati di scanalature a T. Blocchi in acciaio con finitura ossido nero. Morsetti/serraggi in acciaio trattato termicamente con finitura ossido nero. Nota: il supporto mostrato nella foto non è incluso.

Tipi di prodotto

• Perni filettati
• Dado per scanalatura a T
• Dadi con flangia
• Dadi di accoppiamento
• Blocchi gradinati
• Morsetti gradinati

Opzioni di pezzo (tabella)
ID | SKU | Numero di parte | Pernio (in) | Scanalatura tavolo (in) | Larghezza blocco (in) | T-Nut | Step Clamp 2 ea | Med Step Clamp 2 ea | Large Step Clamp 2 ea | Step Block 2 ea | Med Step Block 2 ea | Large Step Block 2 ea | PN
130968 | F102-0809 | F102-0809 | 1/2-13 | 9/16 | 1-1/2 | F116-0809 | F112-0840 | F112-0864 | F112-0896 | F114-2424 | F114-2440 | F114-2456
130969 | F102-0810 | F102-0810 | 1/2-13 | 5/8 | 1-1/2 | F116-0810 | F112-0840 | F112-0864 | F112-0896 | F114-2424 | F114-2440 | F114-2456
130970 | F102-0811 | F102-0811 | 1/2-13 | 11/16 | 1-1/2 | F116-0811 | F112-0840 | F112-0864 | F112-0896 | F114-2424 | F114-2440 | F114-2456
130971 | F102-1011 | F102-1011 | 5/8-11 | 11/16 | 1-1/2 | F116-1011 | F112-1040 | F112-1064 | F112-1096 | F114-2424 | F114-2440 | F114-2456
130972 | F102-1012 | F102-1012 | 5/8-11 | 3/4 | 1-1/2 | F116-1012 | F112-1040 | F112-1064 | F112-1096 | F114-2424 | F114-2440 | F114-2456
130973 | F102-1013 | F102-1013 | 5/8-11 | 13/16 | 1-1/2 | F116-1013 | F112-1040 | F112-1064 | F112-1096 | F114-2424 | F114-2440 | F114-2456

Media
Set Components (PDF) disponibile.

Caratteristiche / specifiche tecniche

• Modello / Serie: F102
• Tipo: kit di serraggio a cinghia
• Larghezza blocco: 1-1/2 pollici
• Materiale / finitura blocco: acciaio con finitura ossido nero
• Materiale / finitura morsetto: acciaio trattato termicamente con finitura ossido nero
• Compatibilità: per tavoli macchina con scanalature a T; disponibili più opzioni per diametro dei perni e larghezza delle scanalature (es.: perni 1/2-13 e 5/8-11; scanalature da 9/16 a 13/16 pollici mostrate)
• Componenti inclusi/associati (variano in base al numero di parte): perni filettati, dadi a T, morsetti gradinati (diverse misure), blocchi gradinati (diverse misure), dadi con flangia, dadi di accoppiamento
• Numeri di parte / varianti disponibili: F102-0809, F102-0810, F102-0811, F102-1011, F102-1012, F102-1013 (ogni variante è associata a riferimenti specifici di T-nut / morsetto / blocco)
