Elemento di serraggio con bloccaggio meccanico BJ151 series

meccanicoper lavorazioneper pezzi da lavorare

Panoramica

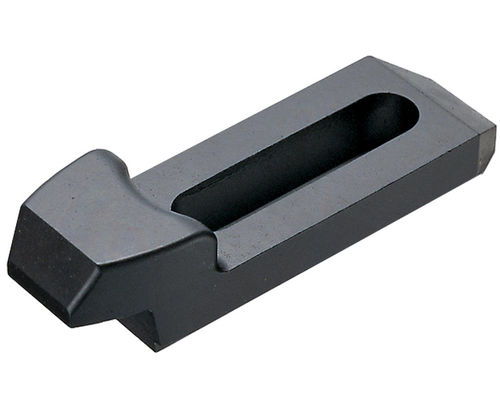

Fascia di serraggio collo d'oca BJ151 progettata per elevate forze di serraggio e posizionamento flessibile. Estremità anteriori e posteriori coniche e lunga asola di montaggio per un ampio campo di regolazione. Realizzata in acciaio legato 4140, temprato e rinvenuto, finitura ossido nero.

Caratteristiche principali

• Fascia di serraggio in stile collo d'oca, disponibile in profili standard e larghi
• Estremità anteriori e posteriori coniche per un appoggio sicuro
• Lunga asola di montaggio per maggiore escursione e posizionamento preciso
• Materiale: acciaio legato 4140; trattamento termico: temprato e rinvenuto; finitura: ossido nero
• Progettata per fornire elevate forze di serraggio per stampi, attrezzature e particolari

Parti disponibili e dimensioni

• BJ151-12118 (SKU 142320): D 14 mm; L 118 mm; L1 44 mm; L2 50 mm; L3 102 mm; W 36 mm; W1 29 mm; H 30 mm; H1 16 mm; H2 15 mm; Forza di serraggio 1.800–3.620 lbs; Coppia vite 52 ft/lbs
• BJ151-16165 (SKU 142321): D 18 mm; L 165 mm; L1 60 mm; L2 70 mm; L3 145 mm; W 50 mm; W1 40 mm; H 50 mm; H1 25 mm; H2 24,5 mm; Forza di serraggio 2.880–5.300 lbs; Coppia vite 95 ft/lbs

Opzioni dei componenti

• Lunghezza totale (L): 118 mm, 165 mm
• Larghezza totale (W): 36 mm, 50 mm
• Altezza totale (H): 30 mm, 50 mm

Applicazioni

• Fissaggio di stampi, attrezzature e particolari
• Uso su presse, frese e varie macchine utensili
• Adatta per configurazioni che richiedono alta forza di serraggio e posizionamento regolabile

Media
PDF con specifiche disponibile per questo prodotto.

Specifiche tecniche

• Materiale: acciaio legato 4140
• Trattamento termico: temprato e rinvenuto
• Finitura: ossido nero
• Design: fascia di serraggio collo d'oca con estremità coniche e lunga asola di montaggio
• Numeri di parte e intervalli di forza di serraggio disponibili: BJ151-12118 (1.800–3.620 lbs), BJ151-16165 (2.880–5.300 lbs)
• Coppia vite raccomandata: 52 ft/lbs (BJ151-12118), 95 ft/lbs (BJ151-16165)
• Dimensioni di riferimento: D, L, L1, L2, L3, W, W1, H, H1, H2 (valori in mm)
