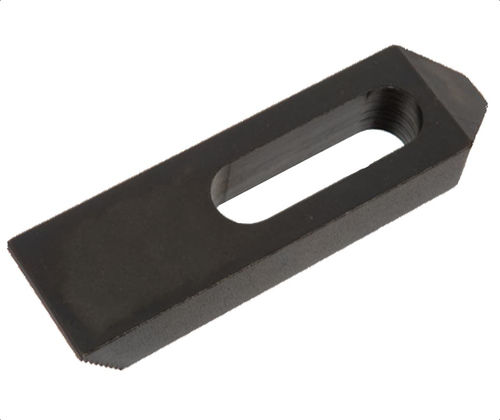

Briglia di fissaggio F112 series

Panoramica del prodotto
Progettata per fissare matrici, attrezzature e pezzi su una vasta gamma di macchine. I denti si innestano nei blocchi a gradini in acciaio e alluminio e consentono la regolazione dell’altezza con incrementi di 1/8”. La lunga fessura di montaggio offre un ampio raggio di movimento e posizionamento. Realizzata in acciaio bonificato con finitura ossido nero.

Tipi di prodotto

• F112 — Fascette di serraggio: acciaio; usare con i blocchi a gradini F113/F114

Opzioni pezzi (tabella)
ID | SKU | Part Number | Length (in) | L1 (in) | L2 (in) | L3 Tip (in) | W Width (in) | W1 Slot (in) | W1 Bolt Size | W2 Tip (in) | H Height (in) | H1 Tip (in)
131005 | F112-0640 | F112-0640 | 2-1/2 | 0.84 | 0.81 | 0.48 | 1 | 0.44 | 5-16 or 3/8 | 0.44 | 1/2 | 0.22
131006 | F112-0664 | F112-0664 | 4 | 1.03 | 1.44 | 0.64 | 1 | 0.44 | 5-16 or 3/8 | 0.25 | 5/8 | 0.25
131007 | F112-0696 | F112-0696 | 6 | 1.16 | 2.19 | 0.70 | 1-1/8 | 0.44 | 5-16 or 3/8 | 0.31 | 3/4 | 0.34
131008 | F112-0840 | F112-0840 | 2-1/2 | 0.91 | 0.69 | 0.48 | 1-1/8 | 0.56 | 1/2 | 0.56 | 1/2 | 0.22
131009 | F112-0864 | F112-0864 | 4 | 1.16 | 1.31 | 0.70 | 1-1/4 | 0.56 | 1/2 | 0.44 | 3/4 | 0.34
131010 | F112-0896 | F112-0896 | 6 | 1.28 | 2.06 | 0.70 | 1-1/4 | 0.56 | 1/2 | 0.44 | 7/8 | 0.47
131011 | F112-1040 | F112-1040 | 2-1/2 | 0.97 | 0.56 | 0.48 | 1-1/4 | 0.69 | 5/8 | 0.69 | 5/8 | 0.34
131012 | F112-1064 | F112-1064 | 4 | 1.28 | 1.19 | 0.70 | 1-1/2 | 0.69 | 5/8 | 0.69 | 3/4 | 0.34
131013 | F112-1096 | F112-1096 | 6 | 1.41 | 1.94 | 0.78 | 1-1/2 | 0.69 | 5/8 | 0.59 | 7/8 | 0.42
131014 | F112-1228 | F112-1228 | 8 | 1.91 | 2.19 | 1.05 | 1-3/4 | 0.81 | 3/4 | 0.53 | 1-1/8 | 0.52

Note

• I denti si innestano in blocchi a gradini in acciaio e alluminio, consentendo la regolazione dell’altezza a incrementi di 1/8”.
• Fessura di montaggio lunga per un ampio raggio di movimento e posizionamento.
• Materiale: acciaio bonificato con finitura ossido nero.

Caratteristiche / specifiche tecniche

• Modello / Serie: F112
• Tipo: fascetta di serraggio, a gradini per la regolazione dell’altezza
• Materiale: acciaio bonificato
• Finitura: ossido nero
• Regolazione altezza: a incrementi di 1/8” (i denti si innestano nei blocchi)
• Blocchi compatibili: F113 / F114
• Montaggio: foro oblungo lungo per posizionamento regolabile
• Dimensioni e misure disponibili: vedere la tabella opzioni sopra (SKUs F112-0640 a F112-1228)
