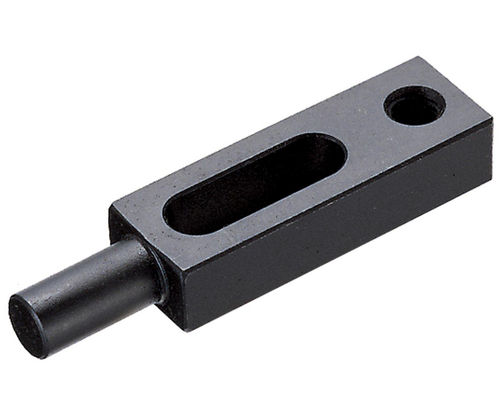

Briglia di fissaggio BJ150 series

Panoramica
Utilizzato per fissare matrici, attrezzature e pezzi su una vasta gamma di macchine. Queste staffe a naso filettato offrono elevate forze di serraggio e permettono un posizionamento preciso grazie a una lunga fessura di montaggio. Realizzate in acciaio legato 1045, temprato e rinvenuto, finitura ossido nero per resistenza alla corrosione.

Tipi di prodotto

• Naso dritto (attuale)
• Naso angolato (prodotto correlato)

Parti disponibili (tabella)
ID | SKU | Numero parte | Filetto | D | D1 | L | L1 | L2 | L3 | L4 | W | H | Forza di serraggio min (Lbs) | Forza di serraggio max (Lbs) | Coppia vite (ft/lbs)
142314 | BJ150-08063 | BJ150-08063 | M8×1,25 | 10 | 9 | 63 | 14 | 8 | 18 | 15 | 19 | 12 | 600 | 1.100 | 10
142315 | BJ150-08075 | BJ150-08075 | M8×1,25 | 10 | 9 | 75 | 20 | 8 | 18 | 20 | 19 | 12 | 490 | 1.030 | 10

Opzioni parte

• Lunghezza totale (L): 63 mm, 75 mm
• Lunghezza cilindro (D1): 14 mm, 20 mm

Media
Scheda tecnica del prodotto disponibile in formato PDF (product specification sheet).

Specifiche tecniche

• Materiale: acciaio legato 1045, temprato e rinvenuto
• Finitura: ossido nero
• Funzione / Applicazione: fissaggio di matrici, attrezzature e pezzi su diverse macchine
• Caratteristica di progettazione: lunga fessura di montaggio per ampio raggio di movimento e posizionamento preciso
• Fornisce elevate forze di serraggio (vedere la tabella per i valori)
• Tipi di prodotto: varianti BJ150 naso dritto e BJ150 naso angolato
• Filetto disponibile: M8×1,25
• Lunghezze totali disponibili: 63 mm e 75 mm
• Lunghezze cilindro disponibili: 14 mm e 20 mm
• Esempio parte BJ150-08063 – L = 63 mm, D1 = 14 mm, Forza di serraggio min 600 lbs, max 1.100 lbs, coppia vite 10 ft/lbs
• Esempio parte BJ150-08075 – L = 75 mm, D1 = 20 mm, Forza di serraggio min 490 lbs, max 1.030 lbs, coppia vite 10 ft/lbs
