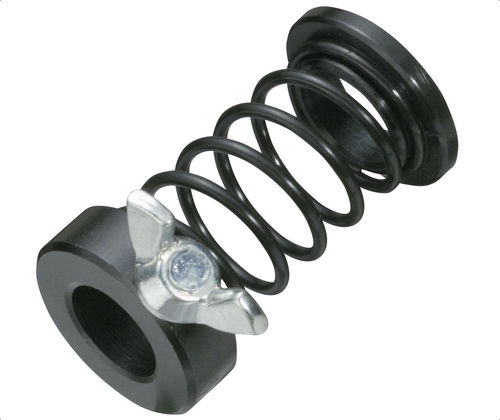

Molla a filo BJ747 series

in acciaio al carbonioin acciaioresistente alla corrosione

Panoramica del prodotto
Utilizzato con un morsetto a cinghia per ritirare il morsetto dal pezzo. La vite di regolazione consente di variare la tensione della molla. Molla realizzata in filo d'acciaio per molle trattato termicamente. Pad in acciaio legato 1045 con finitura ossido nero.

Opzioni di pezzi

• ID 150209 — SKU BJ747-06001 — Filetto M4x0.70 — D 14 mm — D1 6,5 mm — D2 21 mm — H 18 a 26 mm
• ID 130602 — SKU BJ747-08001 — Filetto M4x0.70 — D 16 mm — D1 8,5 mm — D2 21 mm — H 19 a 29 mm
• ID 130605 — SKU BJ747-10001 — Filetto M4x0.70 — D 20 mm — D1 10,5 mm — D2 21 mm — H 25 a 40 mm
• ID 130608 — SKU BJ747-12001 — Filetto M4x0.70 — D 25 mm — D1 13,0 mm — D2 21 mm — H 30 a 46 mm
• ID 130610 — SKU BJ747-16001 — Filetto M5x0.80 — D 28 mm — D1 16,5 mm — D2 21 mm — H 35 a 50 mm
• ID 150210 — SKU BJ747-20001 — Filetto M5x0.80 — D 32 mm — D1 20,5 mm — D2 21 mm — H 40 a 63 mm
• ID 150211 — SKU BJ747-24001 — Filetto M5x0.80 — D 40 mm — D1 24,5 mm — D2 21 mm — H 51 a 71 mm

Taglie disponibili / Selezioni
Diametro della superficie di contatto mm

• 14
• 16
• 20
• 25
• 28
• 32
• 40

Altezza complessiva mm

• 18 a 26
• 19 a 29
• 25 a 40
• 30 a 46
• 35 a 50
• 40 a 63
• 51 a 71

Media e documentazione
Scheda tecnica (PDF) disponibile per il prodotto BJ747.

Caratteristiche / Specifiche tecniche

• Modello: BJ747
• Tipo di prodotto: Supporti a molla per morsetti a cinghia (accessori per morsetti a cinghia)
• Funzione: Ritrae il morsetto a cinghia dal pezzo; tensione della molla regolabile tramite vite di regolazione
• Materiale molla: Filo in acciaio per molle trattato termicamente
• Materiale pad: Acciaio legato 1045 con finitura ossido nero
• Filetti applicabili: M4x0.70 e M5x0.80 a seconda del codice
• Più codici/taglie disponibili con diametri di contatto da 14 mm a 40 mm e intervalli di altezza complessiva come elencato sopra
