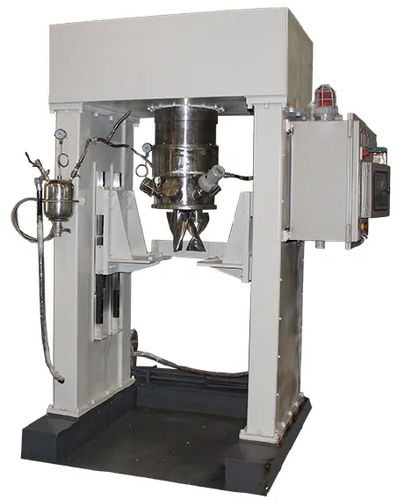

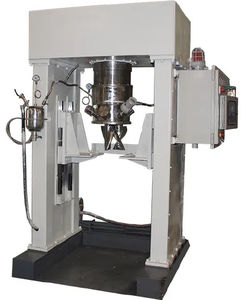

Miscelatore planetario VK series

verticalebatchliquido/solido

Sintesi
I miscelatori verticali JCT per compositi fibra‑resina adottano un albero di miscelazione sospeso in alto e un'azione di impasto planetaria a doppia lama per assicurare un'impastatura uniforme di resine ad alta viscosità con elevati carichi di fibra, minimizzando la rottura delle fibre. Il progetto isola tenute e supporti dinamici dalla zona del materiale per produzioni ad elevata purezza.

Applicazioni e capacità chiave

• Gestisce fibre corte (1–10 mm) con rapporti peso fibra superiori al 50%.
• Gestisce fibre lunghe (30–50 mm) con rapporti peso fibra fino al 50%.
• Adatto per compositi a matrice polimerica rinforzati con fibre di vetro, carbonio o aramide; applicabile anche a matrici ceramiche o metalliche che richiedono dispersione delle fibre.

Dettagli del prodotto
I compositi fibra‑resina combinano una matrice (resina, metallo o ceramica) con una fase di rinforzo fibrosa per fornire elevata resistenza specifica, modulo e stabilità dimensionale. Una distribuzione uniforme fibra‑matrice è cruciale per l'adesione interfacciale e le prestazioni del pezzo finale. La serie VK fornisce controllo di taglio 3D, inter‑peeling e compressione per bagnare e disperdere uniformemente le fibre preservandone la lunghezza e l'integrità. La capacità di alto vuoto e la camicia di controllo termico supportano la degassificazione e la lavorazione precisa di sistemi sensibili alla temperatura.

Parametri dell'apparecchiatura (tabella)
Modello | Dimensione H*L*W (mm) ; Peso ; Dimensione interna del tamburo D*H (mm) ; Volume totale (L) ; Volume utile (L) ; Volume min. (L) ; Potenza (kW) ; Velocità lama pericentrica (rpm) ; Velocità lama telecentrica (rpm) ; Velocità di rotazione (rpm) ; Gioco (MM) ; Pressione assoluta vacuum (kPa)
VK-10 | 2600*1600*1400 ; 2,5t ; 300*240 ; 16.9 ; 12 ; 2 ; 5.5 ; 0~25 ; 0~50 ; 0~6 ; 3±0,5 ; <1,5
VK-100 | 3200*2000*1600 ; 6t ; 600*480 ; 135 ; 100 ; 15 ; 22 ; 0~25 ; 0~50 ; 0~6 ; 4,5±0,5 ; <1,5
VK-500 | 4200*2500*2000 ; 12t ; 900*800 ; 500 ; 350 ; 60 ; 37 ; 0~22,5 ; 0~45 ; 0~6 ; 5,5±0,5 ; <1,5
VK-1000 | 5100*3000*2500 ; 24t ; 1200*1100 ; 1000 ; 600 ; 120 ; 45 ; 0~22,5 ; 0~45 ; 0~6 ; 6±1 ; <1,5
VK-2000 | 6000*4200*3000 ; 32t ; 1400*1300 ; 2000 ; 1200 ; 200 ; 55 ; 0~20 ; 0~40 ; 0~6 ; 7±1 ; <1,5
VK-3000 | 6500*4600*3400 ; 35t ; 1600*1500 ; 3000 ; 1800 ; 300 ; 75 ; 0~20 ; 0~40 ; 0~5 ; 8±1 ; <1,5
VK-5000 | 7300*5000*3600 ; 40t ; 1900*1800 ; 5000 ; 3000 ; 500 ; 110 ; 0~18 ; 0~36 ; 0~5 ; 9±1 ; <1,5

Vantaggi di progetto

• Albero agitatori montato in alto: tenute e cuscinetti dinamici posizionati al di sopra del recipiente, fuori dalla zona materiale, eliminando il rischio di contaminazione dei cuscinetti o di caduta di particelle di usura nella miscela — adatto per applicazioni aerospaziali e semiconduttori che richiedono elevata purezza.
• Percorso di impasto planetario: taglio 3D e inter‑peeling prodotti dalle pale che ruotano sul proprio asse orbitando il centro del recipiente, generando intensi effetti di taglio e compressione.
• Delicato sulle fibre: gioco lama e profilo di taglio ottimizzati per bagnare e disperdere completamente con minima rottura delle fibre.
• Degassificazione ad alto vuoto e controllo temperatura a camicia: rimuove bolle e umidità; camicia per circolazione acqua calda/fredda o olio per controllo termico preciso.

Caratteristiche / specifiche tecniche

• Serie: VK series (VK-10 a VK-5000).
• Albero di miscelazione sospeso in alto; tutte le tenute e i cuscinetti dinamici fuori dalla zona materiale.
• Configurazione a doppia lama planetaria che fornisce taglio 3D e impasto completo.
• Progettato per resine ad alta viscosità con elevati carichi di fibra, minimizzando i danni alle fibre.
• Capacità di vuoto: pressione assoluta tipica < 1,5 kPa; supporta operazioni fino a circa -0,098 MPa.
• Vasca a camicia per controllo preciso della temperatura.
• Gioco, intervalli di velocità e potenze variabili a seconda del modello (vedere tabella).
