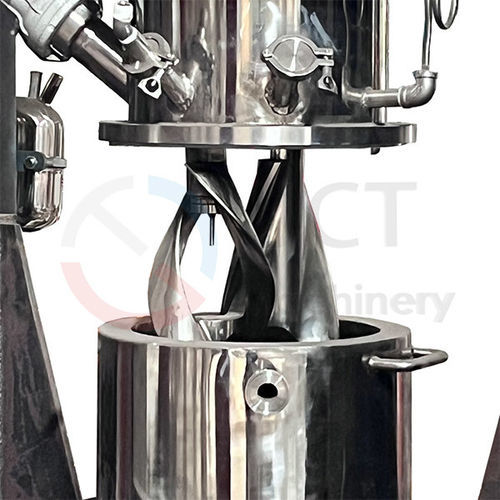

Miscelatore planetario VK series

verticalebatchliquido/solido

Panoramica del prodotto
L'impastatrice verticale JCT per compositi fibra‑resina adotta un albero di miscelazione sospeso in alto combinato con una traiettoria planetaria a doppia lama, permettendo un impasto intenso di resine ad alta viscosità riducendo al minimo i danni meccanici alle fibre. Il progetto posiziona tenute e cuscinetti al di sopra della zona materiale per evitare contaminazioni e perdite nella miscela.

Prestazioni e applicazioni
I compositi rinforzati con fibre (vetro, carbonio, aramide) combinano una matrice (resina, metallo o ceramica) con fibre ad alte prestazioni per ottenere elevata resistenza specifica, rigidità e stabilità dimensionale. Le proprietà finali dipendono dalla dispersione e bagnatura delle fibre nella matrice. Questa impastatrice è destinata alla produzione industriale di compositi fibra‑resina che richiedono miscelazione uniforme, degassaggio e controllo termico preciso (aerospazio, elettronica, produzione avanzata di compositi).

Capacità di miscelazione chiave

• Miscelazione efficace di fibre corte (1–10 mm) con rapporti in peso della fibra superiori al 50%.
• Miscelazione efficace di fibre lunghe (30–50 mm) con rapporti in peso fino a circa il 50%.

Vantaggi di progetto

• Albero dell'agitatore montato in alto — tenute dinamiche e cuscinetti posizionati sopra il recipiente, fuori dalla zona materiale, eliminando la contaminazione e l'ingresso di particelle nel prodotto.
• Traiettoria di impasto planetaria (taglio 3D e inter‑peeling) — due lame ruotano sul proprio asse mentre orbitano intorno al centro del recipiente, generando elevati sforzi di taglio e compressione tra lame e parete per un impasto uniforme.
• Delicato sulle fibre (ridotta rottura) — gioco lama e livelli di taglio ottimizzati per assicurare completa bagnatura delle resine altamente viscose con le fibre (incluse le fibre lunghe) riducendo la rottura meccanica delle fibre.
• Alto vuoto e controllo temperatura a camicia — il recipiente supporta alto vuoto (fino a circa -0,098 MPa) per il degassaggio e la rimozione dell'umidità; la camicia permette la circolazione di acqua o olio per una gestione termica precisa.

Parametri dell'apparecchiatura
Intestazione: Modello | Dimensione H*L*W (mm) / Peso | Dimensione interna canna D*H (mm) | Volume totale (L) | Volume utile (L) | Volume min. (L) | Potenza (kW) | Velocità lama pericentrica (rpm) | Velocità lama telecentrica (rpm) | Velocità di rivoluzione (rpm) | Gioco (mm) | Pressione assoluta vuoto (kPa)
VK-10 | 2600*1600*1400 / 2,5 t | 300*240 | 16.9 | 12 | 2 | 5.5 | 0~25 | 0~50 | 0~6 | 3±0.5 | <1.5
VK-100 | 3200*2000*1600 / 6 t | 600*480 | 135 | 100 | 15 | 22 | 0~25 | 0~50 | 0~6 | 4.5±0.5 | <1.5
VK-500 | 4200*2500*2000 / 12 t | 900*800 | 500 | 350 | 60 | 37 | 0~22.5 | 0~45 | 0~6 | 5.5±0.5 | <1.5
VK-1000 | 5100*3000*2500 / 24 t | 1200*1100 | 1000 | 600 | 120 | 45 | 0~22.5 | 0~45 | 0~6 | 6±1 | <1.5
VK-2000 | 6000*4200*3000 / 32 t | 1400*1300 | 2000 | 1200 | 200 | 55 | 0~20 | 0~40 | 0~6 | 7±1 | <1.5
VK-3000 | 6500*4600*3400 / 35 t | 1600*1500 | 3000 | 1800 | 300 | 75 | 0~20 | 0~40 | 0~5 | 8±1 | <1.5
VK-5000 | 7300*5000*3600 / 40 t | 1900*1800 | 5000 | 3000 | 500 | 110 | 0~18 | 0~36 | 0~5 | 9±1 | <1.5

Vantaggi di progetto (sintesi)

• Albero superiore e tenute/cuscinetti sopra il recipiente per eliminare la contaminazione della zona materiale.
• Azione orbitale planetaria a doppia lama che fornisce taglio 3D, inter‑peeling e impasto potente.
• Gioco e taglio ottimizzati per minimizzare la rottura delle fibre e assicurare completa bagnatura.
• Recipiente compatibile con alto vuoto e camicia termica per degassaggio e controllo preciso della temperatura di processo.

Caratteristiche / specifiche tecniche

• Famiglia prodotto: serie VK (VK-10 a VK-5000).
• Albero di miscelazione sospeso superiormente, struttura a doppia lama planetaria.
• Adatto a formulazioni con fibre corte e lunghe ad alte percentuali di fibra (fino a ~50% in peso).
• Volumi totali da ≈16.9 L a 5000 L; potenze motore approssimative da 5.5 kW a 110 kW a seconda del modello.
• Velocità pericentrica/telecentrica/rivoluzione variabili per tarare l'intensità di impasto.
• Capacità di degassaggio in alto vuoto (pressione assoluta <1.5 kPa indicata) e camicia per riscaldamento/raffreddamento.
• Applicazioni: compositi fibra‑resina avanzati per aerospazio, elettronica, automotive e settori industriali dove purezza, omogeneità e integrità della fibra sono critiche.
