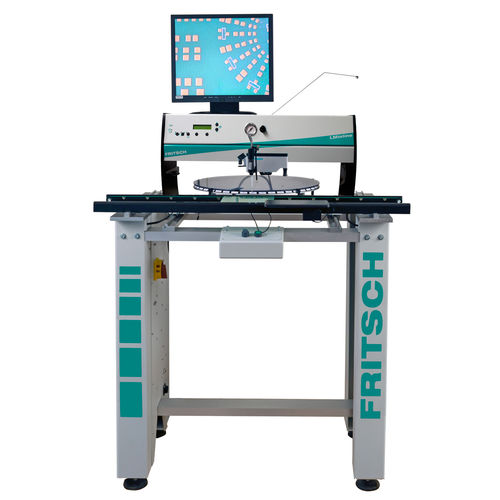

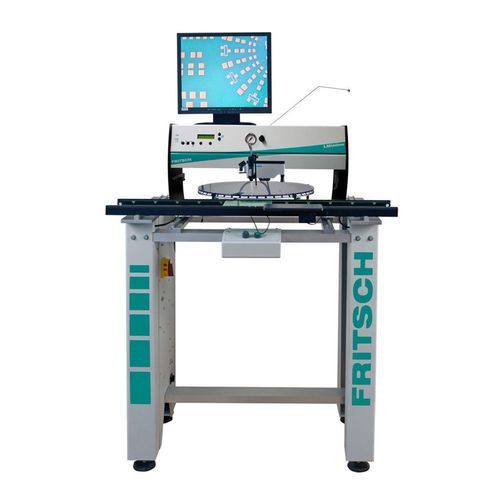

Macchina pick and place per PCB semplice o a doppia facciata LMinline

SMTper sistemi a isolain linea

Informazioni sul prodotto
L'LMinline è la combinazione intelligente del collaudato manipolatore LM901 e del nastro di ispezione. Integrato in placeALL® smartLINE o utilizzato in modalità stand-alone, consente operazioni manuali di pre-lavorazione o rilavorazione su PCB. In modalità stand-alone le schede possono essere dosate e posizionate con facilità. Il PCB viene trasportato automaticamente tramite cinghie motorizzate nell'area di assemblaggio del LM. Con la pressione di un pulsante il prodotto finito può essere inviato alla fase successiva. La regolazione della larghezza consente di adattare rapidamente la dimensione della scheda.

Informazioni dettagliate

• Dettagli
• Alimentatore

Specifiche tecniche e confronto prodotto
LMinline | MP904
Dimensioni: 1000 x 800 x 1300 mm | Dimensioni max: 1200 x 730 x 480 mm
Dimensione max PCB: 800 x 300 mm | Dimensione max PCB: 340 x 240 mm
Area max di posizionamento: 530 x 300 mm | Area max di posizionamento: 340 x 240 mm

Caratteristiche / specifiche tecniche

• Integrazione del manipolatore LM901 e del nastro di ispezione
• Impiego: integrato in placeALL® smartLINE per pre-lavorazioni o rilavorazioni manuali su PCB
• Modalità stand-alone: le schede possono essere dosate e posizionate
• Trasporto: cinghie motorizzate per l'avanzamento automatico del PCB
• Trasferimento: il prodotto finito viene inviato alla fase successiva tramite pulsante
• Regolazione: semplice regolazione della larghezza per adattare le dimensioni delle schede
• Dimensioni (LMinline): 1000 x 800 x 1300 mm
• Dimensione max PCB (LMinline): 800 x 300 mm
• Area max di posizionamento (LMinline): 530 x 300 mm
