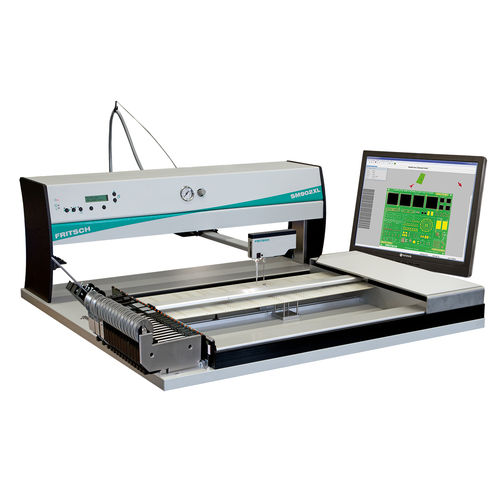

Macchina pick and place SMT SM902proXL

semiautomatica

Informazioni sul prodotto
Il SM902proXL è una macchina di posizionamento SMD semiautomatica progettata per incrementare la produzione di assemblaggio garantendo un posizionamento preciso e una buona ergonomia operatore. A differenza del SM902, il SM902proXL può essere fornito con alimentatori motorizzati con indicatori LED e con un sistema di dosaggio automatico per colla o pasta saldante. Durante il posizionamento un indicatore di posizionamento guidato si sposta automaticamente alla posizione successiva e indica dove collocare il componente; l'operatore inserisce il perno guida nell'indicatore per posizionare il componente. Le coordinate di posizione possono essere definite mediante importazione diretta di dati CAD o tramite teach-in manuale.

Informazioni dettagliate

• ALIMENTATORE
• Software
• Dettagli

Specifiche tecniche e confronto prodotti
SM902 | SM902pro | SM902proXL
Tasso di posizionamento: 400 - 700 SMD/h | 500 - 800 SMD/h | 500 - 800 SMD/h
Dimensioni: 700 x 680 x 340 mm | 700 x 680 x 340 mm | 900 x 880 x 340 mm
Dimensione max PCB: 550 x 310 mm | 390 x 310 mm | 590 x 510 mm
Area max di posizionamento: 425 x 310 mm | 375 x 235 mm | 575 x 435 mm
Spessore PCB: 0,5 mm fino a ~4 mm | 0,5 mm fino a ~4 mm | 0,5 mm fino a ~4 mm
Componenti: chip 0201 fino a 70 x 70 mm | chip 0201 fino a 40 x 40 mm | chip 0201 fino a 40 x 40 mm
Precisione dell'occhio motorizzato: | Precisione dell'occhio motorizzato: 0,1 mm | Precisione dell'occhio motorizzato: 0,1 mm

Caratteristiche / Specifiche tecniche

• Modello: SM902proXL
• Tasso di posizionamento: 500 - 800 SMD/h
• Dimensioni (L x P x A): 900 x 880 x 340 mm
• Dimensione max PCB: 590 x 510 mm
• Area max di posizionamento: 575 x 435 mm
• Spessore PCB: 0,5 mm fino a ~4 mm
• Componenti supportati: chip 0201 fino a 40 x 40 mm
• Alimentatori motorizzati con LED opzionali
• Sistema di dosaggio automatico opzionale per colla o pasta saldante
• Indicatore di posizionamento guidato che si sposta automaticamente alla posizione successiva; inserimento del perno guida per la posa del componente
• Definizione delle posizioni tramite import diretto CAD o teach-in manuale
• Precisione dell'occhio motorizzato: 0,1 mm
