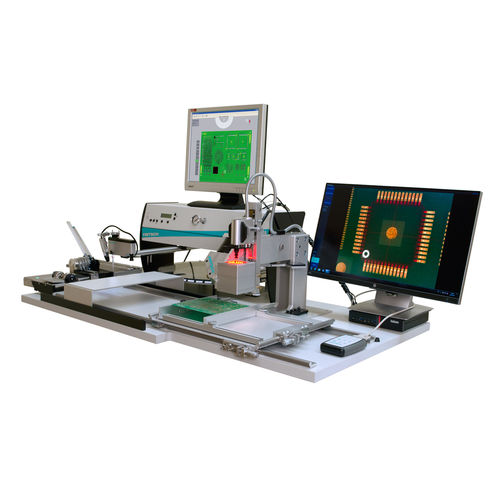

Macchina pick and place per BGA MP904

SMTmanualesottovuoto

La stazione di assemblaggio universaleMP904 combina il funzionamento facile e flessibile di un manipolatore con gli alti standard di posizionamento esatto dei componenti Fine-Pitch. L'impareggiabile guida scorrevole della testa di montaggio aiuta a posizionare con precisione gli SMD. Quando la pipetta entra in contatto con i componenti, il vuoto si attiva automaticamente e quando li posiziona si spegne. Il sistema di visione specializzato permette il posizionamento ottimale dei componenti BGA e QFN. La gamma di elementi di assemblaggio inizia con Chip 0201 e termina con Fine-Pitch e BGA. Per assemblare prototipi e piccole serie più rapidamente, un dispenser può essere montato sulla testa di assemblaggio. Può essere usato per dispensare pasta saldante o colla sul circuito. La solida costruzione della testa di manipolazione assicura un posizionamento altamente preciso dei BGA e dei componenti a passo fine. Il sistema di visione specializzato permette di visualizzare simultaneamente due immagini. Il PBC e il lato inferiore del BGA possono essere osservati. Con l'aiuto di una tavola di regolazione fine e di viti micrometriche, entrambe le esposizioni possono essere regolate in modo esattamente congruente. Un posizionamento facile e preciso dei componenti è assicurato. Le viti micrometriche a lato dell'FP904 permettono un preciso allineamento del componente sul circuito stampato, in combinazione con la tabella X / Y. Con una telecamera collegata alla testa di assemblaggio, è possibile visualizzare l'intero processo Pick&Place - ingrandito su un monitor. Così anche i pezzi più piccoli come 0201 e 0402 possono essere posizionati esattamente. Un altro vantaggio della telecamera è la possibilità di documentare il processo salvando singoli fotogrammi sull'hard disk di un PC collegato.
