Macchina pick and place per PCB semplice o a doppia facciata SM902pro

SMTcon dosaggioautomatica

Informazioni sul prodotto

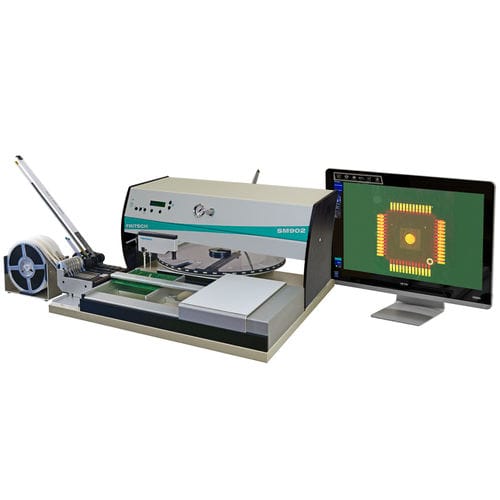

Lo SM902pro è una macchina pick-and-place SMT progettata per garantire sicurezza di posizionamento al 100% e un efficace supporto all'operatore. Rispetto allo SM902, lo SM902pro offre una maggiore produttività di assemblaggio e può essere equipaggiato opzionalmente con alimentatori motorizzati con LED e con un sistema automatico di erogazione di pasta saldante o colla.
Durante la posa, l'occhio si sposta automaticamente alla posizione successiva e indica dove deve essere posizionato il componente. L'operatore inserisce il perno guida nell'occhio per raggiungere la posizione corretta. Le coordinate di posizione possono essere definite tramite importazione diretta di dati CAD o mediante insegnamento manuale.

Informazioni dettagliate

• Dettagli
• Software
• Alimentatore

Specifiche tecniche e confronto prodotti
SM902 | SM902pro | SM902proXL
Velocità di posa: 400 - 700 SMD/h | Velocità di posa: 500 - 800 SMD/h | Velocità di posa: 500 - 800 SMD/h
Dimensioni: 700 x 680 x 340 mm | Dimensioni: 700 x 680 x 340 mm | Dimensioni: 900 x 880 x 340 mm
Dimensione massima PCB: 550 x 310 mm | Dimensione massima PCB: 390 x 310 mm | Dimensione massima PCB: 590 x 510 mm
Area massima di posizionamento: 425 x 310 mm | Area massima di posizionamento: 375 x 235 mm | Area massima di posizionamento: 575 x 435 mm
Spessore PCB: 0,5 mm fino a ~4 mm | Spessore PCB: 0,5 mm fino a ~4 mm | Spessore PCB: 0,5 mm fino a ~4 mm
Componenti: chip 0201 fino a 70 x 70 mm | Componenti: chip 0201 fino a 40 x 40 mm | Componenti: chip 0201 fino a 40 x 40 mm
Precisione dell'occhio motorizzato: — | Precisione dell'occhio motorizzato: 0,1 mm | Precisione dell'occhio motorizzato: —

Caratteristiche / specifiche tecniche

• Modello: SM902pro
• Velocità di posa: 500 - 800 SMD/h
• Dimensioni: 700 x 680 x 340 mm
• Dimensione massima PCB: 390 x 310 mm
• Area massima di posizionamento: 375 x 235 mm
• Spessore PCB: 0,5 mm fino a ~4 mm
• Gamma componenti: chip 0201 fino a 40 x 40 mm
• Precisione dell'occhio motorizzato: 0,1 mm
• Opzioni: alimentatori motorizzati con LED; sistema automatico di erogazione di pasta saldante o colla
• Definizione delle posizioni: importazione diretta di dati CAD o insegnamento manuale
